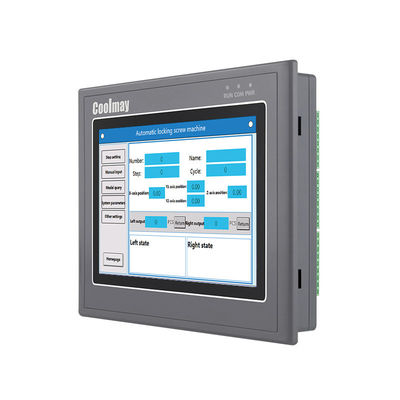

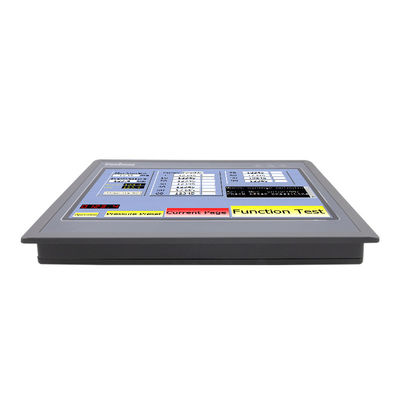

Pannello di controllo a 10,1 pollici dello SpA HMI di 128MB DI RAM della porta Ethernet dello SpA di TFT Coolmay HMI di serie di EX3G

Hmi di TFT di serie 10,1 di EX3G» con il pannello dello SpA HMI di 128MB DI RAM del plc della porta Ethernet

La macchina tutta compresa di Coolmay HMI/PLC innovatore ha realizzato l'alta integrazione del commutatore dello SpA e di HMI, dell'analogo e della temperatura in hardware. Può essere utilizzata nelle varie occasioni che richiedono il controllo dello SpA senza SpA esterno ed altri moduli di espansione. La soluzione di controllo altamente integrata di automazione industriale utilizza i terminali pluggable, che notevolmente facilita lo smontaggio, l'installazione e la manutenzione dei clienti terminali. Può essere sostituita direttamente quando viene a mancare, raggiungendo «le spese di viaggio zero» e la manutenzione in loco libera.

DESCRIZIONE di PRODOTTO dello SpA TUTTA di HMI IN UNO

Caratteristica:

1. Struttura

Struttura altamente integrata e compatta, riduzione dei costi ed economia di spazio.

2. Software di programmazione

HMI: Adotta il software di programmazione del touch screen di CoolMayHMI.

SpA: Compatibile con lo sviluppatore 8,86 degli impianti 2 GX di Mitsubishi.

3. Input

Input di Digital: Un input digitale massimo di 30 canali.

Entrata analogica: Fino a 5 input dell'ANNUNCIO possono essere installati.

Facoltativo: E/K/S/T/J thermocouple/PT100/PT1000/NTC10K/NTC50K/NTC100K/0~10V/0~5V/0~20mA/4-20mA/5V~5V/-10V~10V o specifiche di tipo misto ed altre speciali (termocoppia sostiene la temperatura negativa).

4. Input di conteggio ad alta velocità

Conteggio ad alta velocità dei canali 60KHz di monofase 6 o una fase 60KHz di 2 canali ab (z) più 1 fase 10KHz del canale ab.

5. Uscita

Uscita di Digital: 30 uscite massime (Y0~Y3 sono tubi del MOS).

Opzione: Relè (SIG.) o transistor (la TA) o misto (MRT); Uscita del relè: carico massimo 5A, uscita del transistor: carico massimo 500mA.

Quantità analogica: 2 uscite del DA possono essere installate al massimo.

Opzione: 0~10V/0~5V/0~20mA/4~20mA/mixed/-5~5V/-10~10V (2DA per 1 meno tensione).

2. Memoria	RAM	128MB
   	ROM	128MB
   	CPU	CORTECCIA A8 720MHz-1GHz
   Ingresso/uscita	DI/DO	12DI/12DO o 20DI/18DO o 24DI/20DO o 30DI/30DO
   		Input: NPN passivo, terminale pubblico isolato Uscita del transistor: NPN a basso livello, COM si collegano alla negazione; Uscita del relè: Contatto a secco normalmente aperto
   	FACCIA il tipo	Relè (SIG.) o transistor (la TA) o misto (MRT) (Uscita del relè: uscita del transistor del carico massimo 5A/: carico massimo 500mA)
   	Ingresso/uscita analogico (facoltativo)	16AI/8AO massimo
   	Tipo di AI (facoltativo)	Il tipo termocoppia PT100/PT1000/NTC10K/NTC50K/NTC100K/0~10V/0~5V/-5V~5V/-10V~10V/0~20mA/4~20mA/di E/E_/K/K_/S/S_/T/T_/J/J_ si è mescolato
   	Tipo di AO (facoltativo)	0~10V /0 ~5V/0~20mA/4~20mA/si è mescolato -5~5V/-10~10V (2DA per 1 meno tensione)
   Funzione ad alta velocità	Conteggio ad alta velocità	Canale 60KHz di monofase 6, o 2 ab 60KHz + 1 ab 10KHz, o 2 ABZ 60KHz + 1 fase di ab 10 chilocicli
   	Impulso ad alta velocità	8 canali, Y0-Y3 è 100KHz, Y4-Y7 è 10KHz. Conteggio ad alta velocità + impulso ad alta velocità < 480KHz="">
   Collegamento	HMI	1 porto di download di HMI, 1 porta USB 2.0
   		1 porto RS485 o 1RS232 Porta Ethernet (non può coesistere con la porta Ethernet dello SpA)
   	SpA	1 mini tipo porta USB di B, 1 porto Rs232 (il porto di programma, anche può essere usato come porto di COM)
   		1 Rs485 o 2 porti di COM Rs485 (uno è cambiato dal porto di difetto Rs232), LATTA (2.0A/B), porta Ethernet (non può coesistere con la porta Ethernet di HMI), WIFI (occuperà il difetto Rs232)
   Software	HMI	Software di programmazione di CoolMayHMI HMI
   	SpA	Compatibile con Mitsubishi GX Developer8.86 ed IMPIANTI 2
