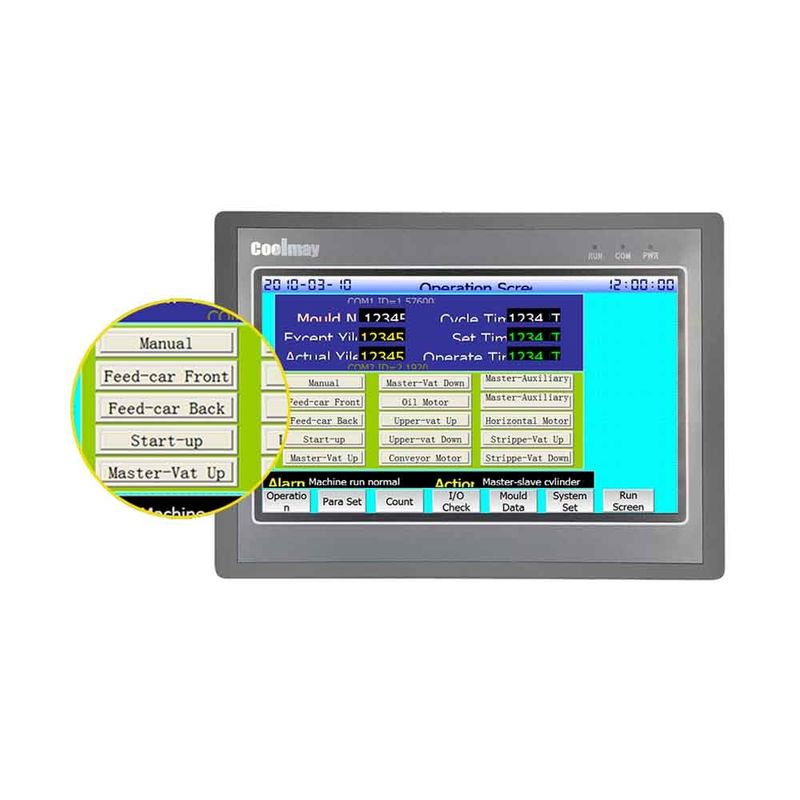

10,1» SpA tutto di TFT 24DI 20DO HMI in un registro ritentivo 32K
| Marchio: | Coolmay |
| Numero di modello: | EX3G-100HA-44MRT-16AD8DA-485P |
| MOQ: | 1 unità |
| Prezzo: | Negoziabile |
| Termini di pagamento: | T/T, Western Union |
| Capacità di fornitura: | 100.000 messi al mese |
10
,1» SpA tutto di HMI in uno
,SpA tutto di 32K HMI in uno
10,1» SpA tutto di TFT 24DI 20DO HMI in un registro ritentivo 32K
SpA tutto di HMI in un'interpolazione dell'arco di Supportlinear di capacità di programma di 24DI/20DO 32K e nella Automatico-sintonizzazione di PID
Introduzione di ogni interfaccia ed indicatore
POTERE: Indicatore di potenza, collegato alla luce di potere
FUNZIONI: SpA che esegue l'indicatore di condizione m/c. Questa luce è su quando lo SpA sta correndo.
COM: il touch screen ed indicatore di condizione m/c di comunicazione dello SpA, quando i due comunicano, la luce è sopra
Terminale di potere: I terminali positivi e negativi dell'alimentazione elettrica di commutazione di DC24V sono collegati rispettivamente al DC24V e al 0V del terminale dell'alimentazione elettrica.
Porto di programmazione dello SpA: due porti di programmazione dello SpA (tipo porta USB/RS232), programma di MiniB dello SpA possono essere scaricati con il download della linea di programmazione 232 o del cavo di USB
Porto di programmazione del touch screen: programma di configurazione del touch screen di download
Interfaccia di USB: pricipalmente può direttamente essere inserito nel disco di U del FAT 32 del file system, può anche essere inserito nel topo.
Specificazione:
| Esposizione | Dimensione | 275*194*36mm |
| Risoluzione | pixel 1024*600 | |
| Tipo | 10,1» TFT | |
| Caratteristiche | Interruzione di sostegno, interpolazione lineare dell'arco, automatico-sintonizzazione di PID. capacità di programma 32K, registro ritentivo 32K | |
| Memoria | RAM | 128MB |
| ROM | 128MB | |
| CPU | CORTECCIA A8 720MHz-1GHz | |
| Ingresso/uscita | DI/DO | 24DI/20DO |
|
Input: NPN passivo, terminale pubblico isolato Uscita del transistor: NPN a basso livello, COM si collegano alla negazione; Uscita del relè: Contatto a secco normalmente aperto |
||
| FACCIA il tipo ed il carico |
Relè (SIG.) o transistor (la TA, Y0-Y3 è MOS) o misto (MRT) Tubo del MOS: 2A/point, COM dei punti 4A/4; La TA: 0.5A/point, COM dei punti 0.8A/4, COM dei punti 1.6A/8; SIG.: 2A/point, COM dei punti 4A/4, COM dei punti 5A/12. |
|
| Ingresso/uscita analogico (facoltativo) | 16AI/8AO massimo | |
| Tipo di AI (facoltativo) |
Tipo termocoppia di E/E_/K/K_/S/S_/T/T_/J/J_ PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/-5V~5V/-10V~10V/0~20mA/4~20mA/si è mescolato |
|
| Tipo di AO (facoltativo) |
0~10V /0 ~5V/0~20mA/4~20mA/si è mescolato -5~5V/-10~10V (2DA per 1 meno tensione) |
|
| Funzione ad alta velocità | Conteggio ad alta velocità | una fase di 6 canali 60KHz monofase, o di 2 canali ab (z) 60KHz + 1 fase 10KHz del canale ab |
| Impulso ad alta velocità |
8 canali, Y0-Y3 è 100KHz, Y4-Y7 è 10KHz. Conteggio ad alta velocità + impulso ad alta velocità < 480KHz=""> |
|
| Collegamento | HMI | 1 porto di download di HMI, 1 porta USB 2.0 |
|
1 porto RS485 o 1RS232 Porta Ethernet (non può coesistere con la porta Ethernet dello SpA) |
||
| SpA | 1 mini tipo porta USB di B, 1 porto RS232 (il porto di programma, anche può essere usato come porto di COM) | |
| 1 RS485 o 2 porti di COM RS485 (uno è cambiato dal porto di difetto RS232), LATTA (2.0A/B), porta Ethernet (non può coesistere con la porta Ethernet di HMI), WIFI (occuperà il difetto RS232) | ||
| Software | HMI | Software di programmazione di CoolMayHMI HMI |
| SpA | Compatibile con Mitsubishi GX Developer8.86 e gli IMPIANTI 2 di GX |
Vantaggio:
◆Software superiore di programmazione compatibile con gli impianti 2/GX Developer8.86 (il diagramma della scala di sostegni e la lingua di SFC, non sostiene la programmazione strutturata/etichette).
◆Potente, compatibile con lo SpA di FX3G/FX3U/FX3S, alta velocità di elaborazione.
◆Il CPU militare del bit del Livello 32 ha adottato, che è più veloce e di più adattato all'ambiente industriale di alto disturbo elettromagnetico.
◆La crittografia speciale, impedisce completamente la lettura illegale. crittografia di 8 bit, 12345678 come la parola d'ordine può impedire completamente la lettura del programma di logica della scala.
◆L'orologio ha sostenuto, batteria ricaricabile ha adottato.
◆Difetto con 1 HMI che scarica porto, 2 porti di programmazione dello SpA: una porta USB di MiniB con velocità scaricante più veloce; un porto di programmazione Rs232 con 8 incavi del foro del topo e 1 porta USB.
◆Protocollo del porto di sostegno protocollo/bordo di programmazione di Modbus protocol/Rs protocol/BD,
La comunicazione dello SpA a vicenda ed altri dispositivi è raggiunta facilmente.
Avviso di programmazione dello SpA
Lo SpA è compatibile con GX 8.86/Works 2 e sotto. Se usate altre versioni del software, l'incompatibilità può accadere.
Quando il programma dello SpA è scaricato, c'è un errore rapido: Non può specificare il porto di COM,
Software di GX 8,86: Online - le regolazioni di trasferimento cambiano il porto di COM;
Impianti 2: Tutti gli obiettivi - cambi il porto di COM in tutti gli obiettivi collegati;
Se l'errore di comunicazione accade, il cavo è anormale se richiamato, lo rimuove spegnendo, individuando il cavo, individuando se il potere è normale, o sostituendo il computer.
-
