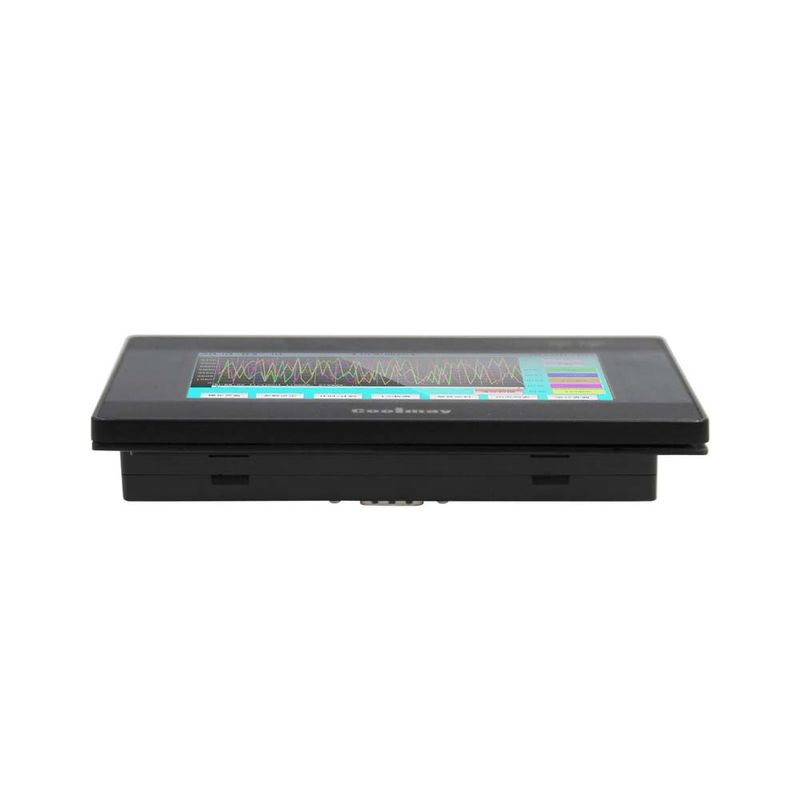

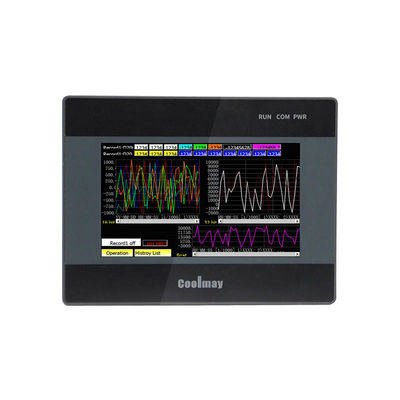

आरएस232 एकीकृत एचएमआई पीएलसी पोर्ट्रेट डिस्प्ले ट्रांजिस्टर आउटपुट 408 मेगाहर्ट्ज;
| ब्रांड नाम: | Coolmay |
| मॉडल नंबर: | QM3G-43FH |
| MOQ: | एक इकाई |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 100,000 पीसी |
RS232 एकीकृत एचएमआई पीएलसी
,पोर्ट्रेट डिस्प्ले एकीकृत एचएमआई पीएलसी
,408 मेगाहर्ट्ज पीएलसी एचएमआई पैनल
एकीकृत एचएमआई पीएलसी आरएस232 पोर्ट पोर्ट्रेट डिस्प्ले ट्रांजिस्टर आउटपुट का समर्थन करता है:
पीएलसी GX Developer8.86/GX Works2 और नीचे के साथ संगत है।यदि आप सॉफ़्टवेयर के अन्य संस्करणों का उपयोग करते हैं, तो असंगति हो सकती है।
जब पीएलसी प्रोग्राम डाउनलोड किया जाता है, तो एक त्वरित त्रुटि होती है: कॉम पोर्ट निर्दिष्ट नहीं कर सकता,
GX 8.86 सॉफ़्टवेयर: ऑनलाइन-स्थानांतरण सेटिंग्स कॉम पोर्ट बदलती हैं;
कार्य 2: सभी लक्ष्य- सभी जुड़े हुए लक्ष्यों में कॉम पोर्ट बदलें;
यदि कोई संचार असामान्यता, केबल असामान्यता और अन्य संकेत हैं, तो बिजली काटकर, केबल की जांच करके, बिजली की आपूर्ति सामान्य है या कंप्यूटर को बदलकर इसे हटा दें।
पैरामीटर:
| प्रदर्शन | आयाम | 134*102*34mm |
| कटआउट आकार | 120*94mm | |
| प्रकार | 4.3 "टीएफटी | |
| फ़ीचर | 60K-रंग प्रतिरोधी टच स्क्रीन, पोर्ट्रेट डिस्प्ले का समर्थन करता है | |
| स्मृति | राम | 64एमबी |
| रोम | न ही फ्लैश 8MB | |
| सी पी यू | 32 बिट सीपीयू 408 मेगाहर्ट्ज | |
| मैं/ओ | डीआई / डीओ | अधिकतम 12DI/12DO |
| डीआई/डीओ स्तर |
इनपुट: निष्क्रिय एनपीएन, सार्वजनिक टर्मिनल पृथक ट्रांजिस्टर आउटपुट: निम्न स्तर एनपीएन, कॉम नकारात्मक से जुड़ता है;रिले आउटपुट: आम तौर पर खुला सूखा संपर्क |
|
| टाइप करें और लोड करें | रिले MR/MOS ट्यूब, MOS ट्यूब: 2A/पॉइंट, 4A/4 पॉइंट COM, 5A/12 पॉइंट COM;एमआर: 2ए/पॉइंट, 5ए/12 पॉइंट कॉम। | |
|
एनालॉग I/O (वैकल्पिक) |
अधिकतम 4AI/2AO | |
| एआई प्रकार (वैकल्पिक) |
थर्मोकपल ई/ई_/के/के_/एस/एस_/टी/टी_/जे/जे_/पीटी100/पीटी1000/एनटीसी10के/एनटीसी50के/एनटीसी100के/ 0~10V/ 0~5V/ 0~20mA/4~20mA/मिश्रित |
|
| एओ प्रकार (वैकल्पिक) | 0 ~ 10 वी / 0 ~ 5 वी / 0 ~ 20 एमए / 4 ~ 20 एमए / मिश्रित | |
| उच्च गति समारोह | उच्च गति गिनती |
सिंगल फेज 6 चैनल 60KHz, या 2 AB 60KHz + 1 AB 10KHz, या 2 ABZ 60KHz + 1 AB चरण 10 KHz |
| हाई-स्पीड पल्स |
8 चैनल, Y0-Y3 100KHz है, Y4-Y7 10KHz है। हाई-स्पीड काउंटिंग + हाई-स्पीड पल्स <480KHz |
|
| संबंध | एचएमआई | टाइप-सी एचएमआई डाउनलोड पोर्ट (यूएसबी मर्मज्ञ समारोह के माध्यम से पीएलसी प्रोग्राम डाउनलोड कर सकते हैं), आरएस232 पोर्ट |
| / | ||
| पीएलसी | 1 TYPE-C, 1 RS232 (प्रोग्राम पोर्ट) | |
|
1 RS485 या 2 RS485 COM पोर्ट (जिनमें से एक डिफ़ॉल्ट RS232 पोर्ट से बदला गया है); 1 वाईफ़ाई (डिफ़ॉल्ट RS232 पोर्ट पर कब्जा) |
||
| सॉफ्टवेयर | एचएमआई | Coolmay mView HMI प्रोग्रामिंग सॉफ्टवेयर |
| पीएलसी | GX डेवलपर 8.86 और वर्क्स 2 के साथ संगत |
पारंपरिक पीडब्लूएम
-
समर्थन Y0-Y7 कुल 8 चैनल (कृपया ट्रांजिस्टर एमटी आउटपुट का चयन करें);
-
मिलीसेकंड (एमएस) दोनों में पल्स चौड़ाई और चक्र पर कोई प्रतिबंध नहीं है।
विशेष अनुकूलित पीडब्लूएम-एनालॉग आउटपुट पोर्ट
चयन को अनुकूलित करने के दौरान निम्नलिखित पैरामीटर प्रदान करने की आवश्यकता है:
-
आवश्यक पीडब्लूएम का आउटपुट वोल्टेज;
-
आवश्यक पीडब्लूएम की आउटपुट आवृत्ति;
-
अनुकूलित पीडब्लूएम की संख्या की पुष्टि करें, पीडब्लूएम के 4 चैनलों को अनुकूलित किया जा सकता है (विशेष रूप से, यह ग्राहक द्वारा चुने गए मॉडल के एनालॉग आउटपुट की संख्या पर निर्भर करता है)।
-
अनुकूलित करें कि क्या PWM अन्य एनालॉग मात्राओं के साथ सह-अस्तित्व में है।(यदि उत्पाद अतिरिक्त रूप से एनालॉग से लैस है, तो एनालॉग आउटपुट टर्मिनल DA0 ~ DA3 एक समूह हैं, DA4 ~ DA7 एक समूह हैं। जब QM3G PWM को अनुकूलित करता है, तो आउटपुट आवृत्ति केवल एक समूह में अन्य एनालॉग के साथ स्थापित की जा सकती है जब आउटपुट आवृत्ति होती है केवल 21 किलोहर्ट्ज़)।
-
