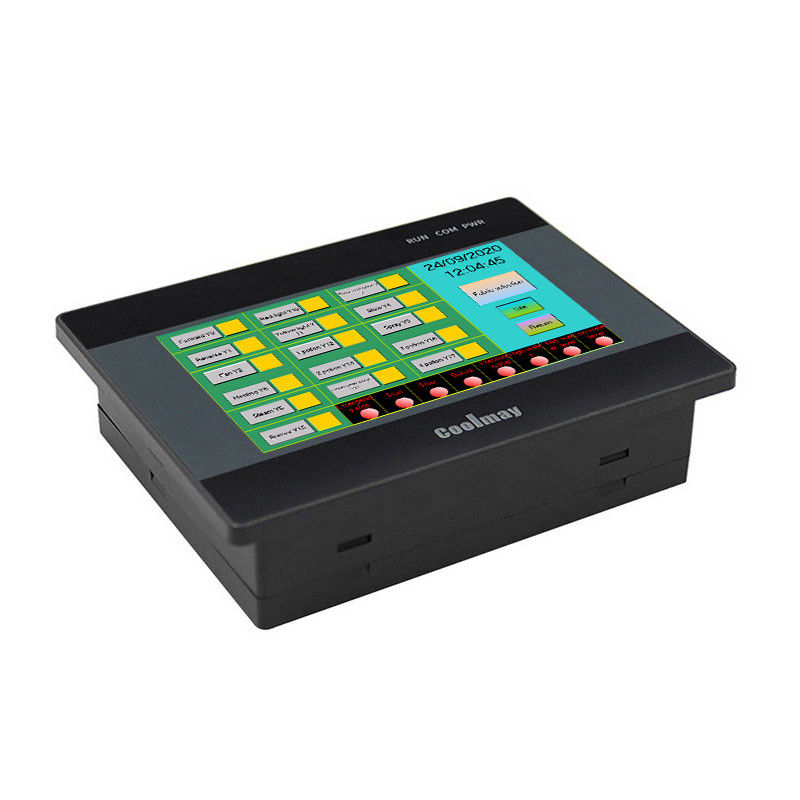

Industrial Plc HMI All In One Προγραμματιζόμενος λογικός ελεγκτής Ethernet 1
| Επωνυμία Μάρκας: | Coolmay |
| Αριθμός μοντέλου: | Εναλλακτικές συσκευές |
| MOQ: | 1 PCS |
| Τιμή: | Διαπραγματεύσιμος |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα Προμήθειας: | 100, 000 τεμάχια ανά μήνα |
Όλο σε ένα Plc HMI
,Industrial Plc HMI
,Διασύνδεση Ethernet Plc HMI
Βιομηχανική
Πλεονέκτημα:
◆ Προγραμματιστικό λογισμικό υπολογιστή συμβατό με το Works 2/GX Developer8.86 (υποστηρίζει διάγραμμα σκάλας και γλώσσα SFC, δεν υποστηρίζει δομημένο προγραμματισμό/ετικέτες).
◆ Υιοθετήθηκε στρατιωτική μονάδα επεξεργασίας 32 bit, η οποία είναι ταχύτερη και πιο προσαρμοσμένη σε βιομηχανικό περιβάλλον υψηλών ηλεκτρομαγνητικών παρεμβολών.
◆ Υποστηρίζεται με ρολόι, χρησιμοποιείται επαναφορτιζόμενη μπαταρία.
◆ Υποστηρίζει το πρωτόκολλο λιμάνι προγραμματισμού Mitsubishi / πρωτόκολλο Modbus / πρωτόκολλο Rs / πρωτόκολλο πίνακα BD,
Η επικοινωνία PLC μεταξύ τους και με άλλες συσκευές επιτυγχάνεται εύκολα.
◆ Μετρητής υψηλής ταχύτητας.κανονικά μονό φάση 6 κανάλια 60KHz/AB(Z) Φάση 2 κανάλια 60KHz + AB φάση 1 κανάλι 10KHz.
◆ Υποστήριξη πολλαπλών τύπων αναλογικών μεμονωμένα ή μικτών για αναλογική έξοδο και είσοδο.
◆ Εύκολο για καλωδίωση, υιοθετώντας τερματικά 3.81 mm που συνδέονται.
◆ Εύκολη εγκατάσταση. Εγκατάσταση DIN-Rail (35mm πλάτος) και εγκατάσταση σταθερής τρύπας. Ευέλικτη, μπορεί να προσαρμοστεί ανάλογα.
◆ Το λογισμικό PLC είναι συμβατό με το Mitsubishi, το HMI χρησιμοποιεί το λογισμικό προγραμματισμού Coolmay.
Παράμετρος:
|
Εμφάνιση |
Διάσταση |
134*102*32mm |
|
Απόφαση |
480*272 pixel |
|
|
Τύπος |
4.3 TFT |
|
|
Χαρακτηριστικά |
Υποστήριξη διακοπής, γραμμική παρεμβολή τόξου, αυτόματη ρύθμιση PID. |
|
|
Μνήμη |
Μνήμη RAM |
128MB |
|
ΡΟΜ |
128MB |
|
|
CPU |
Δύο πυρήνες 1GHz |
|
|
Εισαγωγή/Εξόδου |
ΔΕ/ΔΕ |
12DI/12DO |
|
Εισαγωγή: Παθητικό NPN, δημόσιο τερματικό απομονωμένο Εξόδου του τρανζίστορα: χαμηλού επιπέδου NPN, COM σύνδεση σε αρνητικό. Εξόδου ρελέ: κανονικά ανοιχτή στεγνή επαφή |
||
|
Τύπος DO και φορτίο |
Ρέλε MR/MOS σωλήνα σωλήνα MOS: 2A/σημείο, 4A/4 σημείο COM, 5A/12 σημείο COM· MR: 2Α/σημείο, 5Α/12 σημείο COM. |
|
|
Αναλογική είσοδος/έξοδος (προαιρετική) |
Μέγιστο 4AI/2AO |
|
|
Τύπος AI (προαιρετικό) |
Τύπος E/E_/K/K_/S/S_/T/T_/J/J_ θερμό ζεύγος/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ μικτές |
|
|
Τύπος AO (προαιρετικό) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ μικτές |
|
|
Λειτουργία υψηλής ταχύτητας |
Μετρητής υψηλής ταχύτητας |
6 κανάλια μονοφασικής 60KHz ή 2 κανάλια AB (Z) φάσης 60KHz + 1 κανάλι AB φάσης 10KHz |
|
Πύλη υψηλής ταχύτητας |
8 κανάλια, Y0-Y3 είναι 100KHz, Y4-Y7 είναι 10KHz Μετρητής υψηλής ταχύτητας + παλμός υψηλής ταχύτητας < 480KHz |
|
|
Σύνδεση |
ΧΜΙ |
1 θύρα λήψης HMI |
|
1 θύρα RS232 |
||
|
ΠΛΚ |
1 θύρα Mini USB τύπου Β, 1 θύρα RS232 (Πορτ προγράμματος,μπορεί επίσης να χρησιμοποιηθεί ως θύρα COM) |
|
|
1 θύρα RS485 ή 2 θύρες RS485 COM (μια αλλάζει από την προεπιλεγμένη θύρα RS232) |
||
|
Λογισμικό |
ΧΜΙ |
ΚουλΜάι vcool |
|
ΠΛΚ |
Συμβατό με Mitsubishi GX Developer8.86 και GX WORKS 2 |
Προειδοποίηση προγραμματισμού PLC
Ο PLC είναι συμβατός με το GX 8.86/Works 2 και κάτω.
Όταν κατεβάζεται το πρόγραμμα PLC, εμφανίζεται ένα σύντομο σφάλμα:
GX 8.86 λογισμικό: Διαδικτυακά - Μεταφορά ρυθμίσεων αλλαγή com;
Εργασίες 2: Όλοι οι στόχοι - Αλλαγή της επικοινωνίας σε όλους τους συνδεδεμένους στόχους.
Εάν εμφανιστεί σφάλμα επικοινωνίας, το καλώδιο είναι μη φυσιολογικό Εάν σας ζητηθεί, αφαιρέστε το, απενεργοποιώντας το, ανιχνεύοντας το καλώδιο, ανιχνεύοντας αν το ρεύμα είναι κανονικό ή αντικαθιστώντας τον υπολογιστή.
Στην έκδοση λογισμικού Works 2, επιλέξτε το σχήμα: (Σημείωση: η ετικέτα απαγορεύεται)

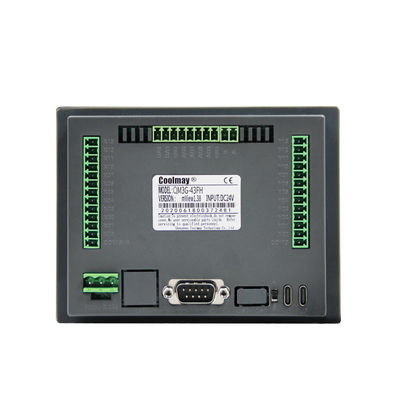

Εισαγωγή κάθε διεπαφής και δείκτη:
ΔΗΜΑΣΗ: Δείκτης ισχύος, συνδεδεμένος με το φως ισχύος
ΔΡΑΣΕΙΣ: Δείκτης λειτουργίας του PLC. Αυτό το φως ανάβει όταν λειτουργεί ο PLC.
COM: οθόνη αφής και δείκτης κατάστασης επικοινωνίας PLC, όταν οι δύο επικοινωνούν, το φως είναι αναμμένο
Τερματικό ισχύος: Τα θετικά και αρνητικά τερματικά της πηγής παροχής ηλεκτρικής ενέργειας DC24V συνδέονται με το DC24V και το 0V του τερματικού ισχύος της πηγής.
Πύλη προγραμματισμού PLC: δύο πύλες προγραμματισμού PLC (πορτ USB τύπου MiniB / RS232), το πρόγραμμα PLC μπορεί να κατεβάζεται μέσω γραμμής προγραμματισμού 232 ή καλωδίου USB download
Πύλη προγραμματισμού οθόνης αφής: λήψη προγράμματος διαμόρφωσης οθόνης αφής
Διασύνδεση USB: κυρίως μπορεί να εισαχθεί απευθείας στον δίσκο U του συστήματος αρχείων FAT 32, μπορεί επίσης να εισαχθεί στο ποντίκι.
-
