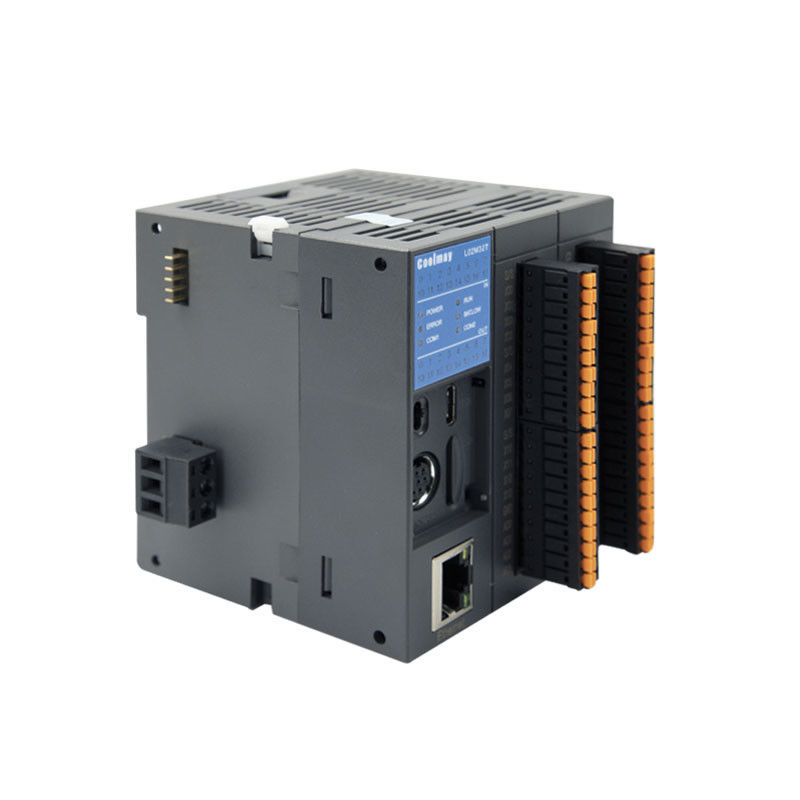

24VDC لتحديد المواقع الصناعية التحكم PLC خطوات 32 كيلو 60 كيلو هرتز يعمل GX 2

نموذج

LO2M32T

لغة برمجة

مخطط السلم (LD) / قائمة التعليمات / مخطط الوظيفة المتسلسلة (SFC)

قدرة البرنامج

32 كيلو خطوة

سعة التخزين

بتاريخ)

[D0 ~ D127] 128 نقطة عام / [D128 ~ D7999] 7872 نقطة احتياطي / [D8000 ~ D8511] 512 نقطة خاص

التوسع (ص)

[R0 ~ R22999] 23000 نقطة تدعم الاحتفاظ بخفض الطاقة / [R23000 ~ R23999] 1000 نقطة الاستخدام الداخلي

نموذج التوسع

الحد الأقصى 31 وحدة: بحد أقصى 12 إدخال / إخراج تناظري على التوالي

ماكس لتر / س

وضع FX3U: 512 نقطة ؛وضع FX3G: 256 نقطة (مجموع نقاط الإدخال والإخراج)

وحدة المعالجة المركزية الرقمية I / O

16DI / 16DO

وحدة المعالجة المركزية I / O التناظرية

غير متوفر

الموقت T

[TO ~ T199] 200 نقطة 100 مللي ثانية عام / [[T250 ~ T255] 6 نقاط 100 مللي ثانية متبقٍ
[T246 ~ T249] 4 نقاط 1 مللي ثانية تراكمي مؤقت / [T256 ~ T319] 64 نقطة 1 مللي ثانية عام
[T200 ~ T245] 46 نقطة 10 مللي ثانية عام

※ يتأثر مؤقت 10 مللي ثانية بفترة الفحص.
إذا كانت فترة الفحص 12 مللي ثانية ، فسيصبح المؤقت 12 مللي ثانية ويتم تنفيذه مرة واحدة.

عداد 16 بت C

[CO ~ C15] 16 نقطة عامة

عداد 32 بت ج

[C200 ~ C219] 20 نقطة عامة

[C235 ~ C245 أحادي الطور العد] [C246 ~ C250 أحادي الطور مزدوج العد]

[C251 ~ C255 العد المزدوج على مرحلتين]

نبض عالي السرعة

4 محاور 200 كيلو هرتز + 4 محاور 50 كيلو هرتز (Y0-Y3 لكل 200 كيلو هرتز ؛ Y4-Y7 لكل 50 كيلو هرتز ، يجب ألا يزيد الإجمالي عن 200 كيلو هرتز)

عداد عالي السرعة

6 قنوات 60 كيلو هرتز

اكتب

خرج الترانزستور ، تحميل 500mA كحد أقصى ، مستوى منخفض NPN ، COM متصل بالسالب

افتراضي COM

النوع C و RS-232 و RS-485 * 2 و Ethernet و CAN

بروتوكول

منفذ البرمجة Modbus RTU ، Modbus TCP ، Modbus UDP ،

بروتوكول فريبورت ، CAN ، إيثرنت / IP ، لوحة BD

وظيفة النسخ الاحتياطي للبيانات لا
تخزين البطارية

برنامج

فلاش روم

منطقة متقاربة

MRAM ليس لديها حد للكتابة

التقويم (RTC)

البطاريات المتوفرة تجاريًا CR1620 (اختياري)

تشخيص ذاتي

تشوهات وحدة المعالجة المركزية ، مشاكل الذاكرة الداخلية ، إلخ

جهد الإدخال المقدر

24VDC (10٪)

برمجة

متوافق مع GX WORKS 2
