12DI 12DO بورتريه عرض لوحة HMI المتكاملة برنامج RS232
| الاسم التجاري: | Coolmay |
| رقم الموديل: | QM3G-43FH |
| موك: | وحدة 1 |
| سعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 100000 جهاز كمبيوتر شخصى شهريا |

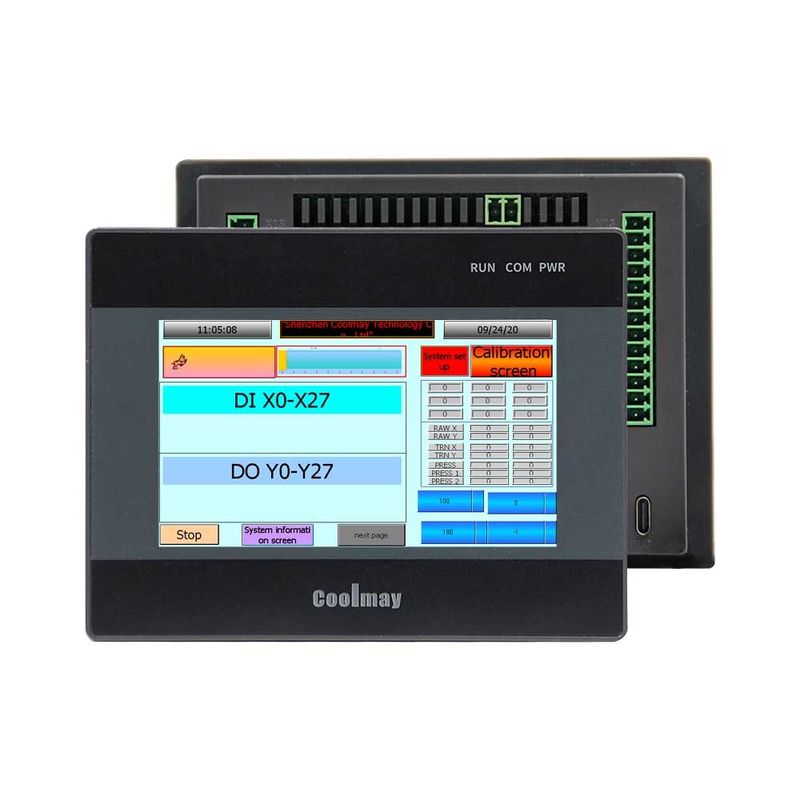

لوحة عرض بورتريه مدمجة HMI
,12DI 12DO لوحة HMI متكاملة
,RS232 برنامج Coolmay PLC HMI
تدعم واجهة HMI PLC المتكاملة شاشة عرض بورتريه بحد أقصى 12DI 12DO RS232
-
الأبعاد (مم): 134 * 102 * 34
-
حجم القطع (مم): 120 * 94
-
حجم العرض (مم): 97 * 56
-
طريقة التثبيت: مقطع التثبيت
-
معامل:
|
عرض |
البعد |
134 * 102 * 34 ملم |
|
حجم القطع |
120 * 94 ملم |
|
|
اكتب |
4.3 بوصة TFT |
|
|
ميزة |
شاشة تعمل باللمس مقاومة 60 ألف لون ، تدعم العرض الرأسي |
|
|
ذاكرة |
الرامات "الذاكرة العشوائية في الهواتف والحواسيب |
64 ميغا بايت |
|
ذاكرة للقراءة فقط |
NOR فلاش 8 ميجا بايت |
|
|
وحدة المعالجة المركزية |
32 بت وحدة المعالجة المركزية 408 ميجا هرتز |
|
|
I / O |
DI / DO |
ماكس 12DI / 12DO |
|
مستوى DI / DO |
المدخلات: NPN غير فعال ، محطة عامة معزولة خرج الترانزستور: NPN منخفض المستوى ، اتصال COM بالسالب ؛خرج المرحل: يفتح الاتصال الجاف عادة |
|
|
اكتب وتحميل |
أنبوب الترحيل MR / MOS ، أنبوب MOS: 2A / نقطة ، 4A / 4 نقطة COM ، 5A / 12 نقطة COM ؛MR: 2A / نقطة ، 5A / 12 نقطة COM. |
|
|
I / O التناظرية (خياري) |
ماكس 4AI / 2AO |
|
|
نوع AI (اختياري) |
الحرارية E / E_ / K / K_ / S / S_ / T / T_ / J / J_ / PT100 / PT1000 / NTC10K / NTC50K / NTC100K / 0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط |
|
|
نوع AO (اختياري) |
0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط |
|
|
وظيفة عالية السرعة |
العد عالي السرعة |
أحادي الطور 6 قنوات 60 كيلو هرتز ، أو 2 AB 60 كيلو هرتز + 1 AB 10 كيلو هرتز ، أو 2 ABZ 60KHz + 1 AB phase 10 KHz |
|
نبض عالي السرعة |
8 قنوات ، Y0-Y3 هي 100 كيلو هرتز ، Y4-Y7 هي 10 كيلو هرتز. عد عالي السرعة + نبض عالي السرعة <480 كيلو هرتز |
|
|

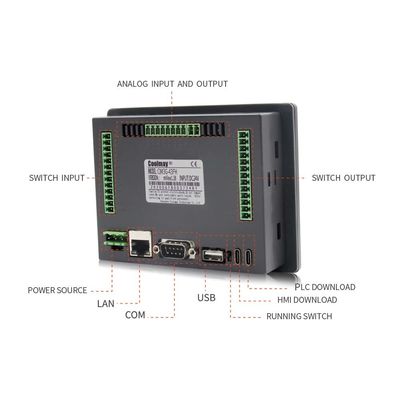

اتصال |
HMI |
منفذ تنزيل Type-C HMI (يمكن تنزيل برنامج PLC من خلال وظيفة اختراق USB) ، منفذ RS232 |
|
PLC |
1 TYPE-C ، 1 RS232 (منفذ برنامج) |
|
|
1 RS485 أو منفذا RS485 COM (أحدهما تم تغييره من منفذ RS232 الافتراضي) ؛ 1 WIFI (يشغل منفذ RS232 الافتراضي) |
||
|
برمجة |
HMI |
برنامج البرمجة Coolmay mView HMI |
|
PLC |
متوافق مع Mitsubishi GX Developer 8.86 و WORKS 2 |
أخذ عينات من المدخلات التناظرية:
عدد دورات المرشح = (R23600 ~ R23615) * وقت مسح PLC ، إذا كان R23600 = 1 ، ستختبر دورة مسح PLC مرة واحدة ، وسيتم تغيير القيمة في الإدخال التناظري للقناة الأولى مرة واحدة.كلما تم تعيين قيمة R23600 ~ R23615 أكبر ، كانت النتيجة أكثر ثباتًا.
R23600 ~ R23615 هو عدد دورات التصفية ، الافتراضي هو 100 (النطاق 2 ~ 20000) ، لا يمكن أن تكون البيانات أقل من أو تساوي 0 ؛
D8073 هو معامل تصفية التنعيم لجميع المدخلات التناظرية ، ونطاق الإعداد هو 0 ~ 999.
احتياطات اختيار النموذج:
ملاحظة: عند اختيار النموذج للعميل عند التناظرية
الكمية تتضمن درجة الحرارة ، يرجى الانتباه لتأكيد
النقاط التالية مع العميل:
① تأكد مما إذا كانت المزدوجة الحرارية ذات درجة حرارة موجبة أم درجة حرارة سالبة.على سبيل المثال ، مزدوج حراري من النوع K ، تحتاج إلى تحديد K_ عندما تحتاج إلى قياس درجة حرارة سالبة.لا يمكن لنوع K التقليدي قياس درجة الحرارة السلبية ودرجات الحرارة فوق 1000 درجة مئوية.للحصول على تفاصيل حول نطاق قياس درجة الحرارة لسلسلة 3G ، يرجى الرجوع إلى قواعد التسمية
② عند تحديد NTC10K للكمية التناظرية ، تحتاج إلى إبلاغ العميل بأن قيمة B الخاصة بنا هي 3435 افتراضيًا ، ويوصى بأن يشتري المستشعر أيضًا نفس القيمة B.إذا كانت القيمة B لمستشعر العميل هي 3950 ، فقد يحدث انحراف كبير في درجة الحرارة.إذا احتاج العميل إلى أن تكون القيمة B 3950 ، فيجب إبداء ملاحظات خاصة.يمكن تصنيع سلسلة 3G بشكل خاص ، لكن سلسلة 2N لا يمكنها ذلك.
③ عند اختيار NTC50K و NTC100K للكمية التناظرية ، يجب إبلاغ العميل بأن القيمة B يجب أن تكون 3950. إذا كان العملاء الذين لديهم متطلبات خاصة بقيمة 3435 B يحتاجون إلى ملاحظات خاصة ، فيمكن صنع سلسلة 3G بشكل خاص ، ولكن 2N لا يمكن للمسلسل.
-
