عد عالي السرعة متكامل لبرمجة HMI PLC 6 قنوات 60 كيلو هرتز
| الاسم التجاري: | Coolmay |
| رقم الموديل: | QM3G-100FH-44MRT-16AD8DA-2PT1000 2NTC 10K 6V 6A4-4V 4A0-6C1-4P 4P0-485P-WP (8R12T) |
| موك: | وحدة 1 |
| سعر: | قابل للتفاوض |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 100000 جهاز كمبيوتر شخصى شهريا |
60 كيلو هرتز المتكاملة HMI PLC
,16AI المتكاملة HMI PLC
,16AI HMI PLC البرمجة
عد عالي السرعة متكامل لبرمجة HMI PLC 6 قنوات 60 كيلو هرتز

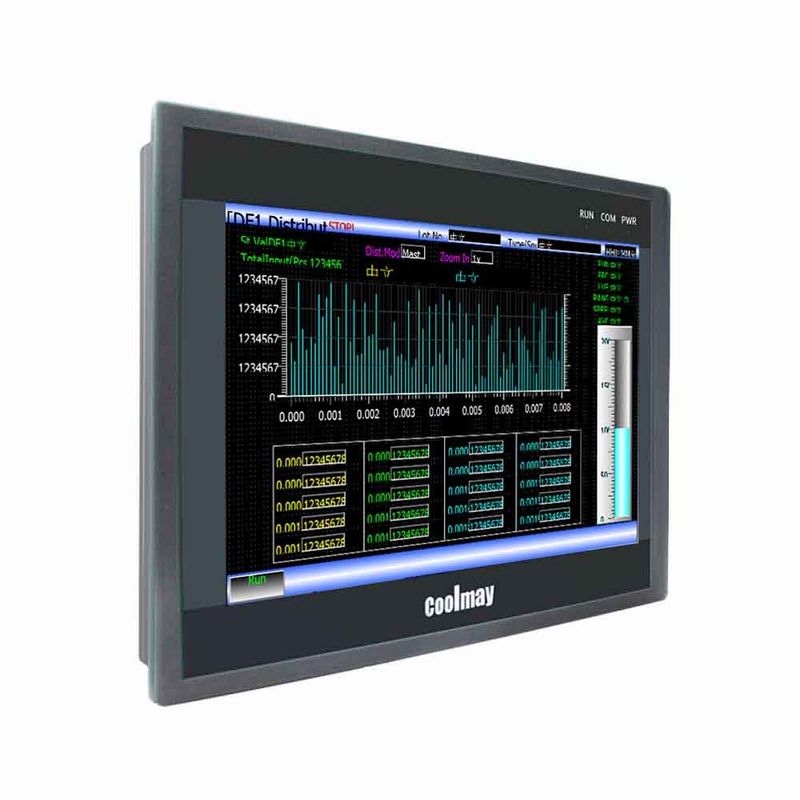

وحدة المعالجة المركزية المتكاملة HMI PLC 32bit 408MHz وحدة التحكم المنطقية القابلة للبرمجة 60K-Color ResistiveTouch Screen
الحل الكل في واحد هو دمج وحدة التحكم ، واجهة التشغيل ، الإدخال / الإخراج ، الإدخال / الإخراج التناظري ، العد / النبض عالي السرعة ومنفذ الاتصال في وحدة مدمجة لتلبية احتياجات التحكم في أتمتة معدات العملاء.
معامل:
| عرض | البعد | 275 * 194 * 36 ملم |
| حجم القطع | 262 * 180 ملم | |
| يكتب | 10 بوصة TFT | |
| ميزة | شاشة تعمل باللمس مقاومة 60 ألف لون ، تدعم العرض الرأسي | |
| ذاكرة | الرامات "الذاكرة العشوائية في الهواتف والحواسيب | 64 ميغا بايت |
| ذاكرة للقراءة فقط | ولا فلاش 16 ميجا بايت | |
| وحدة المعالجة المركزية | 32 بت وحدة المعالجة المركزية 408 ميجا هرتز | |
| I / O | DI / DO | 24DI / 20DO (8R12T) |
| مستوى DI / DO | المدخلات: NPN غير فعال ، محطة عامة معزولة | |
| اكتب وتحميل | أنبوب الترحيل MR / MOS ، أنبوب MOS: 2A / نقطة ، 4A / 4 نقطة COM ، 5A / 12 نقطة COM ؛MR: 2A / نقطة ، 5A / 12 نقطة COM. | |
I / O التناظرية | 16AI / 8AO | |
| نوع AI (اختياري) | الحرارية E / E_ / K / K_ / S / S_ / T / T_ / J / J_ / PT100 / PT1000 / NTC10K / NTC50K / NTC100K / | |
| نوع AO (اختياري) | 0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط / | |
| سرعة عالية وظيفة | العد عالي السرعة | أحادي الطور 6 قنوات 60 كيلو هرتز ، أو 2 AB 60 كيلو هرتز + 1 AB 10 كيلو هرتز ، |
| نبض عالي السرعة | 8 قنوات ، Y0-Y3 هي 100 كيلو هرتز ، Y4-Y7 هي 10 كيلو هرتز. | |
| اتصال | HMI | منفذ تنزيل Type-B HMI (يمكن تنزيل برنامج PLC من خلال وظيفة اختراق USB) ، RS232 |
| 1 RS485 (تم التغيير من الافتراضي RS232) | ||
| PLC | 1 USB صغير ، 1 RS232 (منفذ برنامج) | |
| 1 RS485 أو منفذا RS485 COM (يتم تغيير أحدهما من منفذ RS232 الافتراضي) | ||
| منفذ CAN (2.0A / B) ، منفذ Ethernet ، WIFI (سيشغل منفذ RS232 الافتراضي) | ||
| برمجة | HMI | برنامج البرمجة Coolmay mView HMI |
| PLC | متوافق مع GX Developer 8.86 و GX WORKS 2 |
مميزات:
تكلفة ما بعد البيع بالتجزئة

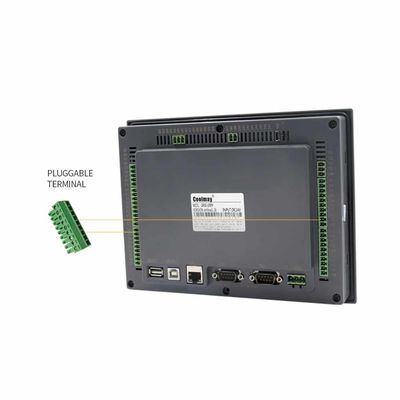

- بناءً على تصميم الكل في واحد ، يتم دمج جميع عناصر التحكم في وحدة واحدة ، ويستخدم المنتج أطرافًا قابلة للتوصيل.
- يحتاج المستخدمون فقط إلى استبدال الجهاز متعدد الإمكانات لحل المشكلة ، بطريقة بسيطة ومريحة.
- يمكن إجراء جميع أعمال الصيانة عن بُعد ، دون الحاجة إلى فنيين محترفين للخدمة ، وبالتالي توفير نفقات السفر.
تكلفة العمالة بعد البيع بالتجزئة
-يمكن للمستخدم إكمال جميع مشاكل الصيانة للجهاز دون الحاجة إلى وجود موظفين محترفين لما بعد البيع.
تكلفة التطوير صفر
- لا يتطلب البحث والتطوير في Coolmay تطوير البرامج ، وتصميم الأجهزة فقط ، ولا يتطلب تكاليف القوى العاملة والمواد.
وقت التطوير صفر
-يجب أن يبدأ تطوير المشروع العادي من الكود الأول ، لكن Coolmay يحتاج فقط إلى ضبط الأجهزة بشكل بسيط. في ظل الظروف العادية ، يمكن إكماله في غضون أسبوع.
- تم اختبار جميع المنتجات من قبل السوق لأكثر من عشر سنوات ، وقد تم التعرف على موثوقيتها من قبل العملاء.
- يتطلب التطوير العام تجارب متعددة لتحقيق النجاح.لكن Coolmay يعتمد على 15 عامًا من هطول الأمطار التكنولوجي ، وعادة ما يمكن إكمال مشروع التطوير مرة واحدة.
سمات:
التحكم في تحديد المواقع —— نبضة عالية السرعة
وحدة المعالجة المركزية بإخراج الترانزستور: 8 محاور تقليدية ، YO-Y3 هي 100 كيلو هرتز ، Y4-Y7 هي 10 كيلو هرتز ، دعم تحديد المواقع ، يمكنه إكمال وظيفة تحديد المواقع بسرعة ، حتى 8 محاور ، يتم تحقيق كل تحكم في المحور من خلال التعليمات ، برنامج PLC سهل القراءة للغاية وسهل للصيانة.
مدخلات عد عالية السرعة
مراقبة عالية الدقة في الوقت الحقيقي: 6 قنوات 60 كيلوهرتز ، والتي يمكن توصيلها مباشرة بالمشفّر لحساب مدخلات المشفر ، حتى 6 مقاطعات إدخال خارجية.
الواجهة والمؤشر:
الطاقة: مؤشر الطاقة ، يضيء الضوء عند توصيل الطاقة.
RUN: مؤشر حالة تشغيل PLC ، يضيء المصباح عند تشغيل PLC.
COM: مؤشر حالة الاتصال HMI و PLC ، يضيء الضوء عندما يتواصل الاثنان.
محطة الطاقة: يتم توصيل القطبين الموجب والسالب لمزود طاقة التبديل DC24V بـ DC24V و 0V لمحطة الطاقة على التوالي.
منفذ برمجة PLC: منفذا برمجة PLC (منفذ برمجة USB صغير من النوع B أو Type-C / RS232) ، يمكن تنزيل برنامج PLC من خلال كابل برمجة 232 أو كبل USB.
منفذ برمجة HMI: قم بتنزيل برنامج تكوين شاشة اللمس.
واجهة USB: يمكن إدخالها بشكل أساسي مباشرة في قرص U باستخدام نظام ملفات FAT 32 ، أو ماوس (قيد التطوير)
سيناريو التطبيق:
آلات تغليف المواد الغذائية ، معدات التصنيع الإلكترونية ، آلات الطباعة ، آلات النسيج ، آلات اختبار الآلات الطبية ، معدات طاقة الرياح ، الآلات الهندسية ، الآلات البلاستيكية ، آلات التبغ ، الزراعة ، الغابات وتربية الحيوانات (تربية الأحياء المائية) ، معدات حماية البيئة ، تصنيع السيارات ، AGV عربات ، معدات تخزين لوجستية ...
-
