अनुकूलित पीडब्लूएम एचएमआई पीएलसी कॉम्बो निष्क्रिय एनपीएन 8 चैनल पीएलसी टच पैनल
| ब्रांड नाम: | Coolmay |
| मॉडल नंबर: | QM3G-43FH-24MT-4AD2DA-VV-485P |
| MOQ: | एक इकाई |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 100,000 पीसी |
स्वनिर्धारित पीडब्लूएम एचएमआई पीएलसी कॉम्बो
,एचएमआई पीएलसी कॉम्बो पैसिव एनपीएन
,8 चैनल पीएलसी टच पैनल
एचएमआई पीएलसी कॉम्बो पैसिव एनपीएन 8 चैनल हाई-स्पीड काउंटिंग स्पेशल कस्टमाइज्ड पीडब्लूएम
एचएमआई कार्यक्रम सिमुलेशन:
mView सीधे पीसी पर सिम्युलेट करने का कार्य प्रदान करता है।आप इस फ़ंक्शन का उपयोग HMI की योजना बनाने के बाद HMI पर किए गए कार्यों का अनुकरण करने के लिए कर सकते हैं।एक ओर, यह प्रोग्राम त्रुटियों को खोजने की सुविधा को बढ़ाता है, और दूसरी ओर, यह उस समय तक डाउनलोडिंग को बचा सकता है जब एचएमआई नियंत्रक से जुड़ सकता है।mView के सिमुलेशन फ़ंक्शन को दो प्रकारों में विभाजित किया गया है: [ऑन-लाइन रन] और [ऑफ़-लाइन रन], जैसा कि नीचे दिए गए चित्र में दिखाया गया है।
पैरामीटर:

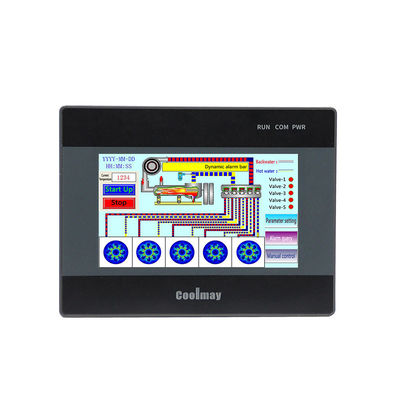

| प्रदर्शन | आयाम | 134*102*34mm |
| कटआउट आकार | 120*94mm | |
| प्रकार | 4.3 "टीएफटी | |
| विशेषता | 60K-रंग प्रतिरोधी टच स्क्रीन, पोर्ट्रेट डिस्प्ले का समर्थन करता है | |
| स्मृति | राम | 64एमबी |
| रोम | न ही फ्लैश 8MB | |
| सी पी यू | 32 बिट सीपीयू 408 मेगाहर्ट्ज | |
| मैं/ओ | डीआई / डीओ | अधिकतम 12DI/12DO |
| डीआई/डीओ स्तर | इनपुट: निष्क्रिय एनपीएन, सार्वजनिक टर्मिनल पृथक | |
| टाइप करें और लोड करें | रिले MR/MOS ट्यूब, MOS ट्यूब: 2A/पॉइंट, 4A/4 पॉइंट COM, 5A/12 पॉइंट COM;एमआर: 2ए/पॉइंट, 5ए/12 पॉइंट कॉम। | |
एनालॉग I/O | अधिकतम 4AI/2AO | |
| एआई प्रकार (वैकल्पिक) | थर्मोकपल ई/ई_/के/के_/एस/एस_/टी/टी_/जे/जे_/पीटी100/पीटी1000/एनटीसी10के/एनटीसी50के/एनटीसी100के/ | |
| एओ प्रकार (वैकल्पिक) | 0 ~ 10 वी / 0 ~ 5 वी / 0 ~ 20 एमए / 4 ~ 20 एमए / मिश्रित | |
| उच्च गति समारोह | उच्च गति गिनती | सिंगल फेज 6 चैनल 60KHz, या 2 AB 60KHz + 1 AB 10KHz, |
| हाई-स्पीड पल्स | 8 चैनल, Y0-Y3 100KHz है, Y4-Y7 10KHz है। | |

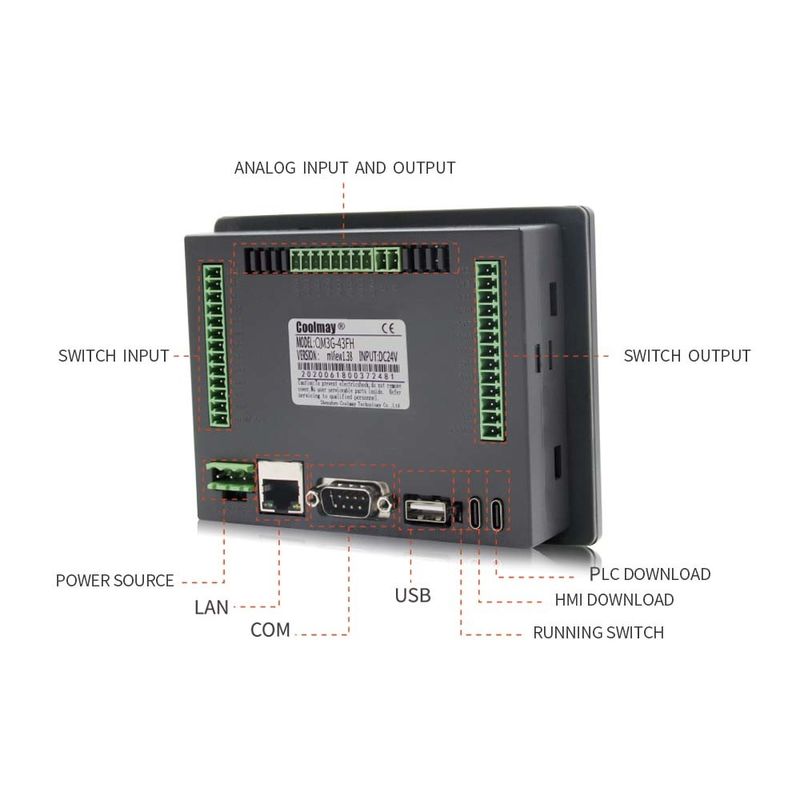

| संबंध | एचएमआई | टाइप-सी एचएमआई डाउनलोड पोर्ट (यूएसबी मर्मज्ञ समारोह के माध्यम से पीएलसी प्रोग्राम डाउनलोड कर सकते हैं), आरएस232 पोर्ट |
| / | ||
| पीएलसी | 1 TYPE-C, 1 RS232 (प्रोग्राम पोर्ट) | |
1 RS485 या 2 RS485 COM पोर्ट (जिनमें से एक डिफ़ॉल्ट RS232 पोर्ट से बदला गया है); | ||
| सॉफ्टवेयर | एचएमआई | Coolmay mView HMI प्रोग्रामिंग सॉफ्टवेयर |
| पीएलसी | GX डेवलपर 8.86 और वर्क्स 2 के साथ संगत |
विशेष अनुकूलित पीडब्लूएम-एनालॉग आउटपुट पोर्ट
चयन को अनुकूलित करने के दौरान निम्नलिखित पैरामीटर प्रदान करने की आवश्यकता है:![]()
आवश्यक पीडब्लूएम का आउटपुट वोल्टेज;
आवश्यक पीडब्लूएम की आउटपुट आवृत्ति;
अनुकूलित पीडब्लूएम की संख्या की पुष्टि करें, पीडब्लूएम के 4 चैनलों को अनुकूलित किया जा सकता है (विशेष रूप से, यह ग्राहक द्वारा चुने गए मॉडल के एनालॉग आउटपुट की संख्या पर निर्भर करता है)।
अनुकूलित करें कि क्या PWM अन्य एनालॉग मात्राओं के साथ सह-अस्तित्व में है।(यदि उत्पाद अतिरिक्त रूप से एनालॉग से लैस है, तो एनालॉग आउटपुट टर्मिनल DA0 ~ DA3 एक समूह हैं, DA4 ~ DA7 एक समूह हैं। जब QM3G PWM को अनुकूलित करता है, तो आउटपुट आवृत्ति केवल एक समूह में अन्य एनालॉग के साथ स्थापित की जा सकती है जब आउटपुट आवृत्ति होती है केवल 21 किलोहर्ट्ज़)।
-
