Programm-Logik Prüfer 408MHZ PLC-1024x600 10 Zoll-Fingerspitzentablett RS485
| Markenbezeichnung: | Coolmay |
| Modellnummer: | QM3G-100FH-44MRT-12AD8DA-485P |
| Mindestbestellmenge: | 1 Einheit |
| Preis: | Verhandelbar |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Kreditkarte |
| Lieferfähigkeit: | 1500 PC pro Woche |
Beschreibung

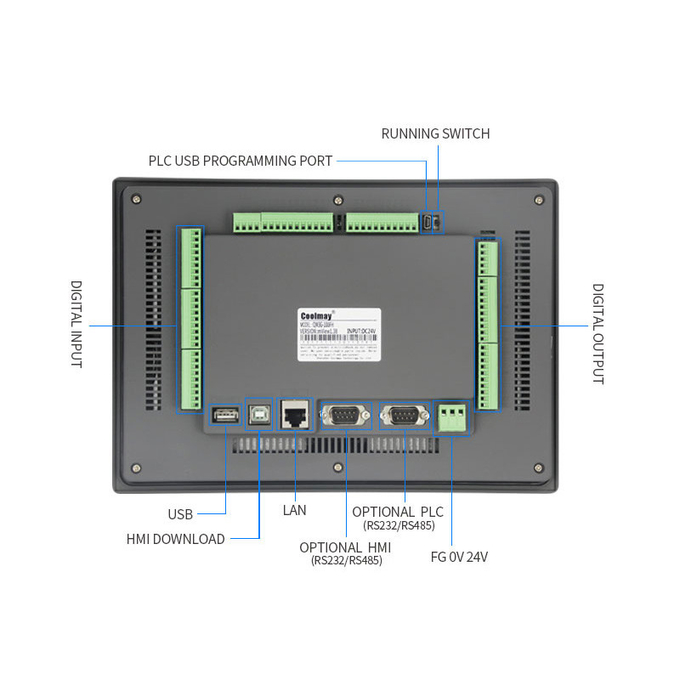

QM3G hmi+plc alle in einem = TK-hmi + CX3G plc.
HMI-Programmierungs-Software: mView
Plc-Programmierungs-Software: GX Works2.
| MODELL | QM3G-43FH | QM3G-50FH | QM3G-70FH | QM3G-70KFH | QM3G-100FH | |
| MASS | 134*102*34MM | 151*96*36MM | 200*146*36MM | 226*163*35.6MM | 275*194*36MM | |
| AUSSCHNITT-GRÖSSE | 120*94MM | 143*86MM | 192*138MM | 217*154MM | 262*180MM | |
| LEISTUNGSAUFNAHME | 4-6W | 5-7W | 6-7W | 6-7W | 6-8W | |
| HMI | ||||||
| EIGENSCHAFT | 60K FÄRBT WIDERSTREBENDEN TOUCH SCREEN, STÜTZT PORTRÄT-ANZEIGE | |||||
| ART | 4,3" TFT | 5" TFT | 7,0" TFT | 7,0" TFT | 10,1 " TFT | |
| ANZEIGEN-GRÖSSE | 97*56MM | 108*65MM | 154*87MM | 154*87MM | 222*125MM | |
|
ENTSCHLIESSUNG (PIXEL) |
480*272 | 800*480 |
STANDARD: 800*480 OPTIONAL: 1024*600 (MODELL: QM3G-70HD) |
800*480 | 1024*600 | |
| RAM | 64MB (HMI, WENN HISTORISCHE DATEN SPEICHERT, OPTIONALES FERROELECTRIC WIRD ANGEFORDERT) | |||||
| ROM | NOCH BLITZ 8MB | NOCH BLITZ 16MB | ||||
| CPU | 32BIT CPU 408MHZ | |||||
| NICHTERFÜLLUNG | TYPE-C HMI DOWNLOAD-HAFEN (PLC-PROGRAMM DURCH DIE KANN DAS EINDRINGEN FUNKTION USBS HERUNTERLADEN), HAFEN RS232 | TYPE-B HMI DOWNLOAD-HAFEN (PLC-PROGRAMM DURCH DIE KANN DAS EINDRINGEN FUNKTION USBS HERUNTERLADEN), RS232 | ||||
| OPTIONALER COM-HAFEN | / | 1 RS485 (GEÄNDERT VON DER NICHTERFÜLLUNG RS232) | ||||
| SOFTWARE | PROGRAMMIERUNGS-SOFTWARE COOLMAY MVIEW HMI | |||||
| PLC | ||||||
| Input/Output | MAX 12DI/12DO |
MAX 24DI/20DO (MAX 16MR) |
MAX 30DI/30DO (MAX 28MR) | |||
| INPUT-/OUTPUTniveau |
INPUT: PASSIVES NPN, ALLGEMEINES TERMINAL LOKALISIERT TRANSISTOR-OUTPUT: NIEDRIGE NPN, COM SCHLIESSEN AN NEGATIV AN; RELAISAUSGABE: NORMALERWEISE OFFENER TROCKENKONTAKT |
|||||
| TUN SIE ART UND LAST | ROHR DES RELAIS-MR/MOS, MOS-ROHR: 2A/POINT, 4A/4 ZEIGEN COM, COM des PUNKT-5A/12; HERR: 2A/POINT, COM des PUNKT-5A/12. |
RELAIS (HERR) ODER TRANSISTOR (M.Ü., Y0-Y3 SIND MOS), ODER MISCHTEN (MRT) MOS-ROHR: 2A/POINT, 4A/4 ZEIGT COM; M.Ü.: 0.5A/POINT, COM der PUNKT-0.8A/4, 1.6A/8 ZEIGT COM; HERR: 2A/POINT, COM der PUNKT-4A/4, 5A/12 ZEIGT COM. |
||||
| HOCHGESCHWINDIGKEITSZÄHLUNG |
KANAL 60KHZ DES EINPHASIG-6 ODER 2 AB 60KHZ + 1 AB 10KHZ, ODER 2 ABZ 60KHZ + 1 AB-PHASE 10 KHZ |
|||||
| HOCHGESCHWINDIGKEITSimpuls |
8 KANÄLE, Y0-Y3 IST 100KHZ, Y4-Y7 IST 10KHZ. HOCHGESCHWINDIGKEITSZÄHLUNG + HOCHGESCHWINDIGKEITSimpuls < 480KHZ=""> |
|||||
| FALLEN SIE PROGRAMMIERUNGShafen ZURÜCK | 1 TYPE-C, 1 RS232 | 1 MINI-USB, 1 RS232 | ||||
| OPTIONALER COM-HAFEN |
1 RS485 ODER 2 HÄFEN COM-RS485 (EINS VON, WELCHEM VOM HAFEN DER NICHTERFÜLLUNGS-RS232 GEÄNDERT WIRD); 1 WIFI (BESETZEN SIE HAFEN DER NICHTERFÜLLUNGS-RS232) |
1 RS485 ODER 2 HÄFEN COM-RS485 (HAFEN RS485 AUF HMI UND RS232 AUF PLC IST NICHT VERFÜGBAR) | 1 RS485 ODER 2 HÄFEN COM-RS485 (MAN WIRD VOM HAFEN DER NICHTERFÜLLUNGS-RS232 GEÄNDERT) | |||
| DOSE (2.0A/B) HAFEN, ETHERNET-ANSCHLUSS, WIFI (BESETZT, HAFEN RS232 ZURÜCKZUFALLEN) | ||||||
|
ANALOGES INPUT/OUTPUT (OPTIONAL) |
MAX 4AI/2AO | MAX 12AI/8AO | MAX 16AI/8AO | |||
| AI SCHREIBEN (OPTIONAL) |
THERMOELEMENT E/E_/K/K_/S/S_/T/T_/J/J_/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20MA/4~20MA/GEMISCHT (QM3G-70FH/70HD/70KFH/100FH OPTIONALES -5V~5V UND -10V~10V) |
|||||
| AO SCHREIBEN (OPTIONAL) | 0~10V /0 ~5V/0~20MA/4~20MA/MISCHTE |
0~10V /0 ~5V/0~20MA/4~20MA/MISCHTE -5~5V/-10~10V (2AO FÜR 1 MINUS DER SPANNUNG) |
||||
| SOFTWARE | KOMPATIBEL MIT ARBEITEN 2 GX DEVELOPER8.86 UND GX | |||||
|
VORGESCHLAGENE MODELLE: QM3G-43FH/50FH-16MR/24MR/24MT (- 4AD2DA-485P/232H) QM3G-70FH/HD-16MR/24MR (- 12AD8DA-485P/232H); QM3G-70FH/HD-24MT/44MT/44MRT (- 8AD6DA-485P/232H) QM3G-70KFH-38MR/38MT (- 16AD8DA-485P/232H) QM3G-70KFH-60MRT/60MT (- 5AD2DA-485P/232H) QM3G-100FH-24MR/38MT/44MRT/44MT (- 16AD8DA-485P/232H) QM3G-100FH-60MRT/60MT (- 5AD2DA-485P/232H) * WENN 30DI/30DO FÜR QM3G-70KFH/100FH, MAX-UNTERSTÜTZUNG 5AI/2AO. WENN 24DI/20DO, MAX 16AI/8AO. AUSFÜHRLICHE INFORMATION. BEZIEHEN SIE SICH: „EINTEILIGES BENUTZERHANDBUCH COOLMAY QM3G-FH“, „COOLMAY CX3G/FX3GC PLC-PROGRAMMIERUNGShandbuch“, „BENUTZERHANDBUCH COOLMAY TK HMI“ |
||||||
Spezifikation:
- Integrierte Art mit hmi, plc. Eine Maschine, zum der Verdrahtung, des Raumes, der Kosten usw. zu verringern
- Kompatibel mit FX3G/FX3U/FX3S PLC, schnelle Operation.
- Unterstützungen Mehrkanalhochgeschwindigkeitszählung und Pulsfunktionen.
- Kapazität des Programms 32K-step und erhaltende Register 32Kpower. Stützunterbrechung, lineare Bogeninterpolation und PID-Selbsteinstellung.
- Stützt spezielle Verschlüsselung.
- Unterstützung, zum sich mit unterschiedlichem Marke hmi und plc zu verständigen.
-
