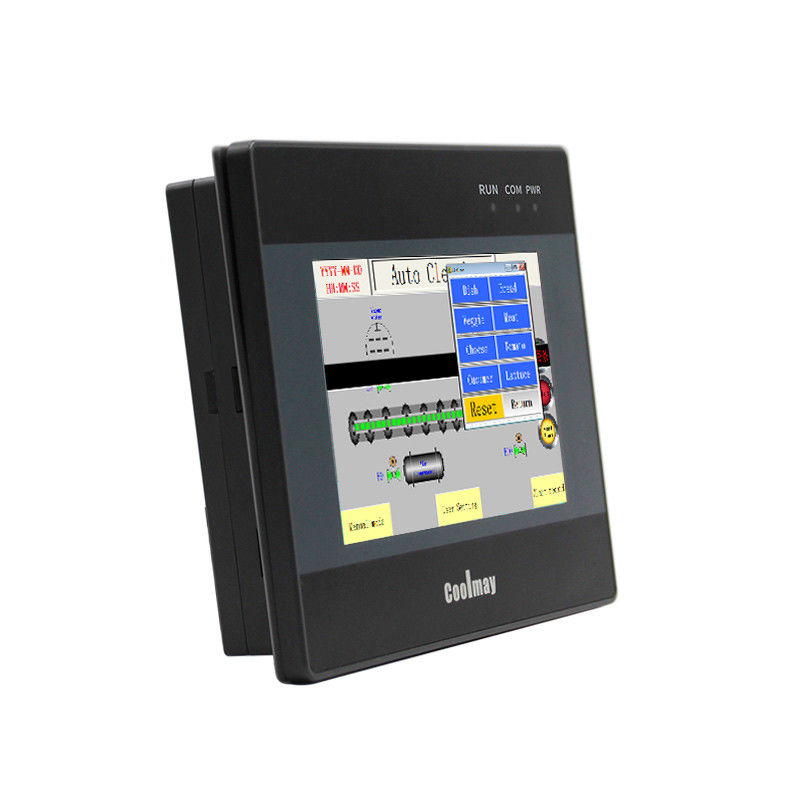

وحدة التحكم المنطقي السلبي NPN PLC 32K مسجلات الطاقة الاحتياطية 32 بت وحدة المعالجة المركزية 408 ميجاهرتز
| الاسم التجاري: | Coolmay |
| رقم الموديل: | QM3G-43FH-24MT-1AD1DA-VV-485P |
| موك: | وحدة 1 |
| سعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 100،000 وحدة شهريا |
جهاز التحكم المنطقي PLC 32 كيلو
,جهاز التحكم المنطقي السلبي NPN PLC
,وحدة المعالجة المركزية PLC لبرمجة HMI
PLC Logic Controller 32Kpower يسجل 32bit CPU 408MHz
الحل الكل في واحد هو دمج وحدة التحكم ، واجهة التشغيل ، الإدخال / الإخراج ، الإدخال / الإخراج التناظري ، العد / النبض عالي السرعة ومنفذ الاتصال في وحدة مدمجة لتلبية احتياجات التحكم في أتمتة معدات العملاء.
- PLC مدمج ، HMl ، إدخال / إخراج رقمي (DW / DO) ، إدخال / إخراج تناظري (AD / DA) ، وظائف عالية السرعة ، إلخ ...
- متوافق مع FX3G / FX3U / FX3S PLC ، تشغيل سريع.
- حتى 30DI / 30DO ، 16AD / 8DA.
- 2 منفذ برمجة افتراضي PLC ، 1 منفذ تنزيل HMl.
- يدعم اختياري واحد أو اثنين من Rs485 و CAN و WIFl ومنفذ الشبكة على PLC ويدعم منفذ الشبكة الاختياري Rs232 و Rs485 (قيد التطوير) على HMI.
- يدعم عد السرعة العالية ووظائف النبضات متعددة القنوات.
- برنامج سعة 32K خطوة وسجلات احتفاظ 32Kpower.يدعم الانقطاع واستيفاء القوس الخطي والضبط الذاتي لـ PID.
- يدعم التشفير الخاص.يمكن تشفير HMl و PLC على التوالي.يمكن أن يؤدي تعيين كلمة مرور PLC على أنها 12345678 إلى حظر برنامج القراءة تمامًا.(ملاحظة: يدعم PLC كلمة مرور 8 بت فقط.)
- يمكن أن تدمج وحدات شبكة Coolmay مع وحدات تحكم عن بعد.
- يدعم تصنيع المعدات الأصلية وأوديإم.
معامل:
|
عرض |
البعد |
134 * 102 * 34 ملم |
|
حجم القطع |
120 * 94 ملم |
|
|
نوع |
4.3 بوصة TFT |
|
|
ميزة |
شاشة تعمل باللمس مقاومة 60 ألف لون ، تدعم العرض الرأسي |
|
|
ذاكرة |
الرامات "الذاكرة العشوائية في الهواتف والحواسيب |
64 ميغا بايت |
|
ذاكرة للقراءة فقط |
NOR فلاش 8 ميجا بايت |
|
|
وحدة المعالجة المركزية |
32 بت وحدة المعالجة المركزية 408 ميجا هرتز |
|
|
I / O |
DI / DO |
ماكس 12DI / 12DO |
|
مستوى DI / DO |
الإدخال: NPN غير فعال ، محطة عامة معزولة خرج الترانزستور: NPN منخفض المستوى ، اتصال COM بالسالب ؛خرج المرحل: يفتح الاتصال الجاف عادة |
|
|
اكتب وتحميل |
مرحل أنبوب MR / MOS ، أنبوب MOS: 2A / نقطة ، 4A / 4 نقطة COM ، 5A / 12 نقطة COM ؛MR: 2A / نقطة ، 5A / 12 نقطة COM. |
|
|
I / O التناظرية (اختياري) |
ماكس 4AI / 2AO |
|
|
نوع AI (اختياري) |
الحرارية E / E_ / K / K_ / S / S_ / T / T_ / J / J_ / PT100 / PT1000 / NTC10K / NTC50K / NTC100K / 0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط |
|
|
نوع AO (اختياري) |
0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط |
|
|
وظيفة عالية السرعة |
العد عالي السرعة |
أحادي الطور 6 قنوات 60 كيلو هرتز ، أو 2 AB 60 كيلو هرتز + 1 AB 10 كيلو هرتز ، أو 2 ABZ 60KHz + 1 AB phase 10 KHz |
|
نبض عالي السرعة |
8 قنوات ، Y0-Y3 هي 100 كيلو هرتز ، Y4-Y7 هي 10 كيلو هرتز. عد عالي السرعة + نبض عالي السرعة <480 كيلو هرتز |
|
|
اتصال |
HMI |
منفذ تنزيل Type-C HMI (يمكن تنزيل برنامج PLC من خلال وظيفة اختراق USB) ، منفذ RS232 |
|
/ |
||
|
PLC |
1 TYPE-C ، 1 RS232 (منفذ برنامج) |
|
|
1 RS485 أو منفذا RS485 COM (أحدهما تم تغييره من منفذ RS232 الافتراضي) ؛ 1 WIFI (يشغل منفذ RS232 الافتراضي) |
||
|
برمجة |
HMI |
برنامج البرمجة Coolmay mView HMI |
|
PLC |
متوافق مع Mitsubishi GX Developer 8.86 و WORKS 2 |
أخذ عينات من المدخلات التناظرية:
عدد دورات المرشح = (R23600 ~ R23615) * وقت مسح PLC ، إذا كان R23600 = 1 ، ستختبر دورة مسح PLC مرة واحدة ، وسيتم تغيير القيمة في الإدخال التناظري للقناة الأولى مرة واحدة.كلما تم تعيين قيمة أكبر من R23600 ~ R23615 ، كانت النتيجة أكثر استقرارًا.
R23600 ~ R23615 هو عدد دورات التصفية ، الافتراضي هو 100 (النطاق 2 ~ 20000) ، لا يمكن أن تكون البيانات أقل من أو تساوي 0 ؛
D8073 هو معامل تصفية التنعيم لجميع المدخلات التناظرية ، ونطاق الإعداد هو 0 ~ 999.
-
