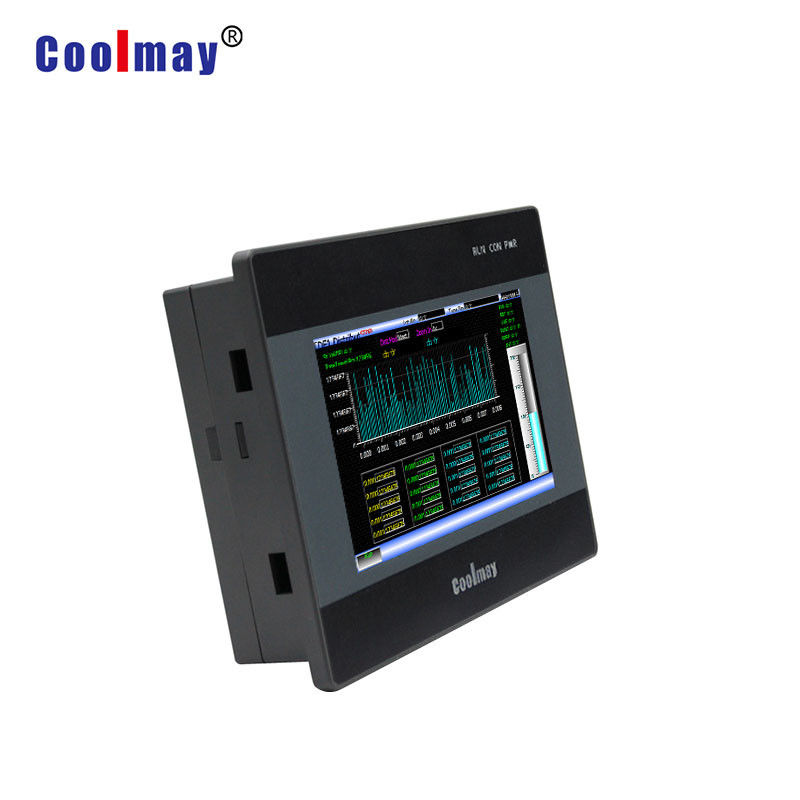

12DI 12DO 408MHz متكامل HMI PLC مع مطور GX 8.86.0
| الاسم التجاري: | Coolmay |
| رقم الموديل: | QM3G-43FH-24MT-4AD2DA-VV-485P |
| موك: | وحدة 1 |
| سعر: | قابل للتفاوض |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 100000 مجموعة شهريا |
12DI 12DO Integrated HMI PLC
,408MHz مدمج HMI PLC
,GX Developer 8.86 Plc لوحة التحكم
منافذ البرمجة المتكاملة HMI PLC 2 PLC المتوافقة مع GX Developer8.86
QM3G-FH PLC / HMI الكل في واحد الميزة الرئيسية:
◆ برنامج برمجة كمبيوتر علوي متوافق مع Works 2 / GX Developer8.86 (يدعم مخطط سلم ولغة SFC ، لا يدعم البرمجة / الملصقات المهيكلة).
◆ قوي ، متوافق مع FX3G / FX3U / FX3S PLC ، سرعة معالجة عالية.
◆ تم اعتماد وحدة المعالجة المركزية ذات المستوى العسكري 32 بت ، وهي أسرع وأكثر تكيفًا مع البيئة الصناعية ذات التداخل الكهرومغناطيسي العالي.
◆ تشفير خاص ، يمنع القراءة غير القانونية تمامًا.تشفير 8 بت ، 12345678 ككلمة مرور يمكن أن تمنع تمامًا قراءة برنامج منطق السلم.
◆ مدعومة على مدار الساعة ، واعتماد بطارية قابلة لإعادة الشحن.

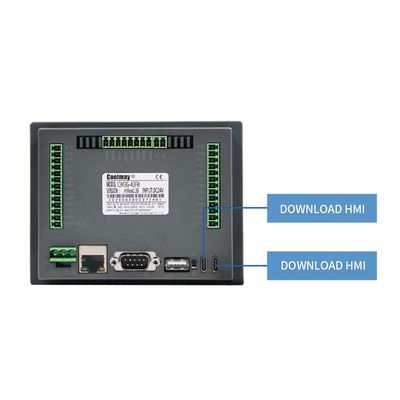

◆ افتراضيًا مع منفذ تنزيل واحد HMI ومنفذين برمجة PLC (منفذ USB RS232 / MiniB أو Type-C) ومنفذ USB واحد.
◆ دعم بروتوكول برمجة Mitsubishi / بروتوكول MODBUS / بروتوكول RS / بروتوكول لوحة BD ، وتحقيق الترابط والتواصل مع الأجهزة الخارجية بسهولة.
عد عالي السرعة ، 6 قنوات أحادية الطور تقليدية 60 كيلو هرتز أو قنوات طور 2 AB (Z) 60 كيلو هرتز + قناة AB المرحلة 1 10 كيلو هرتز.نبضة عالية السرعة ، 8 قنوات تقليدية: Y0-Y3 هي 100 كيلو هرتز ، Y4-Y7 هي 10 كيلو هرتز.العد عالي السرعة + النبض عالي السرعة لا يمكن أن يتجاوز 480 كيلو هرتز ؛التسارع والتباطؤ مستقلان.
تخصيص
|
عرض |
البعد |
134 * 102 * 34 ملم |
|
حجم القطع |
120 * 94 ملم |
|
|
اكتب |
4.3 بوصة TFT |
|
|
ميزة |
شاشة تعمل باللمس مقاومة 60 ألف لون ، تدعم العرض الرأسي |
|
|
ذاكرة |
الرامات "الذاكرة العشوائية في الهواتف والحواسيب |
64 ميغا بايت |
|
ذاكرة للقراءة فقط |
NOR فلاش 8 ميجا بايت |
|
|
وحدة المعالجة المركزية |
32 بت وحدة المعالجة المركزية 408 ميجا هرتز |
|
|
I / O |
DI / DO |
ماكس 12DI / 12DO |
|
مستوى DI / DO |
المدخلات: NPN غير فعال ، محطة عامة معزولة خرج الترانزستور: NPN منخفض المستوى ، اتصال COM بالسالب ؛خرج المرحل: يفتح الاتصال الجاف عادة |
|
|
اكتب وتحميل |
أنبوب الترحيل MR / MOS ، أنبوب MOS: 2A / نقطة ، 4A / 4 نقطة COM ، 5A / 12 نقطة COM ؛MR: 2A / نقطة ، 5A / 12 نقطة COM. |
|
|
I / O التناظرية (خياري) |
ماكس 4AI / 2AO |
|
|
نوع AI (اختياري) |
الحرارية E / E_ / K / K_ / S / S_ / T / T_ / J / J_ / PT100 / PT1000 / NTC10K / NTC50K / NTC100K / 0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط |
|
|
نوع AO (اختياري) |
0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط |
|
|
وظيفة عالية السرعة |
العد عالي السرعة |
أحادي الطور 6 قنوات 60 كيلو هرتز ، أو 2 AB 60 كيلو هرتز + 1 AB 10 كيلو هرتز ، أو 2 ABZ 60KHz + 1 AB phase 10 KHz |
|
نبض عالي السرعة |
8 قنوات ، Y0-Y3 هي 100 كيلو هرتز ، Y4-Y7 هي 10 كيلو هرتز. عد عالي السرعة + نبض عالي السرعة <480 كيلو هرتز |
|
|
اتصال |
HMI |
منفذ تنزيل Type-C HMI (يمكن تنزيل برنامج PLC من خلال وظيفة اختراق USB) ، منفذ RS232 |
|
/ |
||
|
PLC |
1 TYPE-C ، 1 RS232 (منفذ برنامج) |
|
|
1 RS485 أو منفذا RS485 COM (أحدهما تم تغييره من منفذ RS232 الافتراضي) ؛ 1 WIFI (يشغل منفذ RS232 الافتراضي) |
||
|
برمجة |
HMI |
برنامج البرمجة Coolmay mView HMI |
|
PLC |
متوافق مع Mitsubishi GX Developer 8.86 و WORKS 2 |
كيف يتم الاستعلام عن البيانات التاريخية حسب الظروف الزمنية؟
الحل: تحتاج إلى استخدام وظيفة SQL في HMI.استخدام وظيفة SQL ، إدراج عنصر تحكم SQL ، الثلاثة الأولى هي: الزر LB الذي يقوم بتشغيل وظيفة البحث ، ووقت البدء ، ووقت الانتهاء ، (يتم تحديد الوقت في الداخل ، وليس غيره).يحتاج LW10000 الأخير إلى استخدام وظائف LW8244 و LW8245 (BMOV) لنقل السجلات بعد LW10000 إلى LW0-9000.يجب تعيين العدد الإجمالي للعناوين المعروضة على BMOV ، ولكن يجب تحديد عدد السجلات المعروضة في تغطية الألوان أسفل SQL.
-
