2 منافذ RS485 COM المتكاملة لبرنامج HMI PLC MView العد عالي السرعة
| الاسم التجاري: | Coolmay |
| رقم الموديل: | QM3G-43FH |
| موك: | وحدة 1 |
| سعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 100000 جهاز كمبيوتر شخصى شهريا |
2 RS485 مدمج HMI PLC
,منافذ COM المتكاملة HMI PLC
,لوحة برامج MView PLC HMI
برنامج HMI PLC 2 RS485 COM مدمج MView العد عالي السرعة
معامل:
| عرض | البعد | 134 * 102 * 34 ملم |
| حجم القطع | 120 * 94 ملم | |

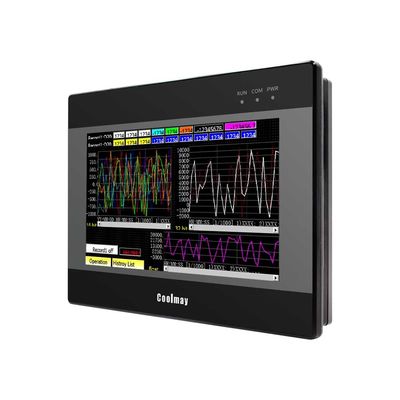

| يكتب | 4.3 بوصة TFT | |
| ميزة | شاشة تعمل باللمس مقاومة 60 ألف لون ، تدعم العرض الرأسي | |
| ذاكرة | الرامات "الذاكرة العشوائية في الهواتف والحواسيب | 64 ميغا بايت |
| ذاكرة للقراءة فقط | NOR فلاش 8 ميجا بايت | |
| وحدة المعالجة المركزية | 32 بت وحدة المعالجة المركزية 408 ميجا هرتز | |
| I / O | DI / DO | ماكس 12DI / 12DO |
| مستوى DI / DO |
المدخلات: NPN غير فعال ، محطة عامة معزولة خرج الترانزستور: NPN منخفض المستوى ، اتصال COM بالسالب ؛خرج المرحل: يفتح الاتصال الجاف عادة |
|
| اكتب وتحميل | أنبوب الترحيل MR / MOS ، أنبوب MOS: 2A / نقطة ، 4A / 4 نقطة COM ، 5A / 12 نقطة COM ؛MR: 2A / نقطة ، 5A / 12 نقطة COM. | |
|
I / O التناظرية (اختياري) |
ماكس 4AI / 2AO | |
| نوع AI (اختياري) |
الحرارية E / E_ / K / K_ / S / S_ / T / T_ / J / J_ / PT100 / PT1000 / NTC10K / NTC50K / NTC100K / 0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط |
|
| نوع AO (اختياري) | 0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط | |
| وظيفة عالية السرعة | العد عالي السرعة |
أحادي الطور 6 قنوات 60 كيلو هرتز ، أو 2 AB 60 كيلو هرتز + 1 AB 10 كيلو هرتز ، أو 2 ABZ 60KHz + 1 AB phase 10 KHz |
| نبض عالي السرعة |
8 قنوات ، Y0-Y3 هي 100 كيلو هرتز ، Y4-Y7 هي 10 كيلو هرتز. عد عالي السرعة + نبض عالي السرعة <480 كيلو هرتز |
|

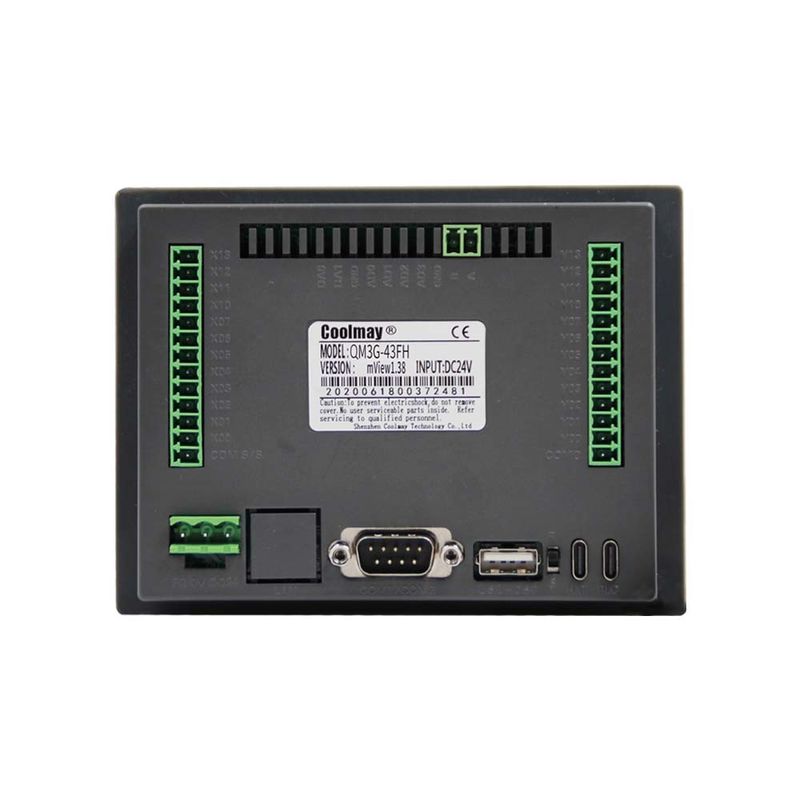

| اتصال | HMI | منفذ تنزيل نوع C HMI (يمكن تنزيل برنامج PLC من خلال وظيفة اختراق USB) ، منفذ RS232 |
| / | ||
| PLC | 1 TYPE-C ، 1 RS232 (منفذ برنامج) | |
|
1 RS485 أو منفذا RS485 COM (أحدهما تم تغييره من منفذ RS232 الافتراضي) ؛ 1 WIFI (يشغل منفذ RS232 الافتراضي) |
||
| برمجة | HMI | برنامج البرمجة Coolmay mView HMI |
| PLC | متوافق مع GX Developer 8.86 و WORKS 2 |
التقليدية PWM
-
دعم Y0-Y7 إجمالي 8 قنوات (يرجى تحديد خرج MT الترانزستور) ؛
-
لا توجد قيود على عرض النبضة ودورتها ، سواء بالمللي ثانية (مللي ثانية).
منفذ الإخراج التناظري PWM المخصص
يجب توفير المعلمات التالية أثناء تخصيص التحديد:
-
جهد الخرج من PWM المطلوب ؛
-
تردد الخرج لـ PWM المطلوب ؛
-
تأكيد عدد PWM المخصص ، يمكن تخصيص ما يصل إلى 4 قنوات من PWM (على وجه التحديد ، يعتمد ذلك على عدد المخرجات التناظرية للنموذج المحدد من قبل العميل).
-
تخصيص ما إذا كان PWM يتعايش مع الكميات التناظرية الأخرى.(إذا كان المنتج مجهزًا بالإضافة إلى ذلك بمحطات خرج تناظرية تناظرية DA0 ~ DA3 هي مجموعة ، DA4 ~ DA7 هي مجموعة. عندما يقوم QM3G بتخصيص PWM ، لا يمكن تثبيت تردد الخرج إلا مع نظائر أخرى في مجموعة عندما يكون تردد الخرج فقط 21 كيلو هرتز).
يوفر mView وظيفة المحاكاة مباشرة على جهاز الكمبيوتر.يمكنك استخدام هذه الوظيفة لمحاكاة الإجراءات التي تم تنفيذها على HMI بعد تخطيط HMI.من ناحية ، يزيد من راحة العثور على أخطاء البرنامج ، ومن ناحية أخرى ، يمكن أن يوفر التنزيل إلى الوقت الذي يمكن فيه لـ HMI الاتصال بوحدة التحكم.تنقسم وظيفة محاكاة mView إلى نوعين: [On-Line Run] و [Off-Line Run] ، كما هو مبين في الشكل أدناه.
-
