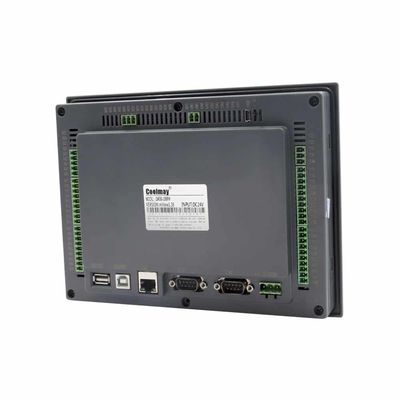

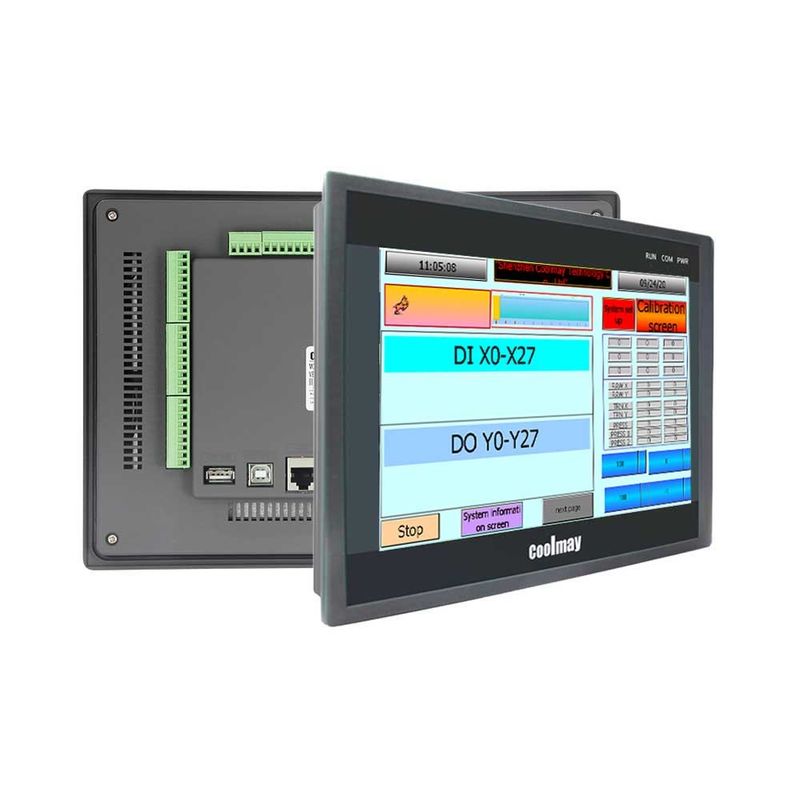

QM3G-100FH COM Port Integrated HMI PLC 64MB محطة عامة معزولة
| الاسم التجاري: | Coolmay |
| رقم الموديل: | QM3G-100FH |
| موك: | وحدة 1 |
| سعر: | قابل للتفاوض |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 100000 جهاز كمبيوتر شخصى شهريا |
ODM المتكاملة HMI PLC
,64 ميجابايت المتكاملة HMI PLC
,QM3G-100FH
منفذ RS232 RS485 COM المتكامل HMI PLC 64 ميجا بايت محطة عامة معزولة
منفذ RS232 RS485 COM المتكامل HMI PLC السلبي NPN الطرفية العامة المعزولة المدخلات الرقمية
الحل الكل في واحد هو دمج وحدة التحكم ، واجهة التشغيل ، الإدخال / الإخراج ، الإدخال / الإخراج التناظري ، العد / النبض عالي السرعة ومنفذ الاتصال في وحدة مدمجة لتلبية احتياجات التحكم في أتمتة معدات العملاء.
معامل:
| عرض | البعد | 275 * 194 * 36 ملم |
| حجم القطع | 262 * 180 ملم | |
| يكتب | 10 بوصة TFT | |
| ميزة | شاشة تعمل باللمس مقاومة 60 ألف لون ، تدعم العرض الرأسي | |
| ذاكرة | الرامات "الذاكرة العشوائية في الهواتف والحواسيب | 64 ميغا بايت |
| ذاكرة للقراءة فقط | ولا فلاش 16 ميجا بايت | |
| وحدة المعالجة المركزية | 32 بت وحدة المعالجة المركزية 408 ميجا هرتز | |
| I / O | DI / DO | ماكس 30DI / 30DO (بحد أقصى 28MR) |
| مستوى DI / DO |
المدخلات: NPN غير فعال ، محطة عامة معزولة خرج الترانزستور: NPN منخفض المستوى ، اتصال COM بالسالب ؛خرج المرحل: يفتح الاتصال الجاف عادة |
|
| اكتب وتحميل | أنبوب الترحيل MR / MOS ، أنبوب MOS: 2A / نقطة ، 4A / 4 نقطة COM ، 5A / 12 نقطة COM ؛MR: 2A / نقطة ، 5A / 12 نقطة COM. | |
|
I / O التناظرية (اختياري) |
ماكس 16AI / 8AO | |
| نوع AI (اختياري) |
الحرارية E / E_ / K / K_ / S / S_ / T / T_ / J / J_ / PT100 / PT1000 / NTC10K / NTC50K / NTC100K / 0 ~ 10 فولت / 0 ~ 5 فولت / 0 ~ 20 مللي أمبير / 4 ~ 20 مللي أمبير / -5 فولت ~ 5 فولت / -10 فولت ~ 10 فولت / مختلط |
|
| نوع AO (اختياري) |
0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط / -5 ~ 5V / -10 ~ 10V (2AO ل 1 ناقص الجهد) |
|
| سرعة عالية وظيفة | العد عالي السرعة |
أحادي الطور 6 قنوات 60 كيلو هرتز ، أو 2 AB 60 كيلو هرتز + 1 AB 10 كيلو هرتز ، أو 2 ABZ 60KHz + 1 AB phase 10 KHz |
| نبض عالي السرعة |
8 قنوات ، Y0-Y3 هي 100 كيلو هرتز ، Y4-Y7 هي 10 كيلو هرتز. عد عالي السرعة + نبض عالي السرعة <480 كيلو هرتز |
|
| اتصال | HMI | منفذ تنزيل Type-B HMI (يمكن تنزيل برنامج PLC من خلال وظيفة اختراق USB) ، RS232 |
| 1 RS485 (تم التغيير من الافتراضي RS232) | ||
| PLC | 1 USB صغير ، 1 RS232 (منفذ برنامج) | |
| 1 RS485 أو منفذا RS485 COM (يتم تغيير أحدهما من منفذ RS232 الافتراضي) | ||
| منفذ CAN (2.0A / B) ، منفذ Ethernet ، WIFI (سيشغل منفذ RS232 الافتراضي) | ||
| برمجة | HMI | برنامج البرمجة Coolmay mView HMI |
| PLC | متوافق مع GX Developer 8.86 و GX WORKS 2 |
مميزات:
◆ برنامج برمجة كمبيوتر علوي متوافق مع Works 2 / GX Developer8.86 (يدعم مخطط سلم ولغة SFC ، لا يدعم البرمجة / الملصقات المهيكلة).
◆ قوي ، متوافق مع FX3G / FX3U / FX3S PLC ، سرعة معالجة عالية.
◆ تم اعتماد وحدة المعالجة المركزية ذات المستوى العسكري 32 بت ، وهي أسرع وأكثر تكيفًا مع البيئة الصناعية ذات التداخل الكهرومغناطيسي العالي.
◆ تشفير خاص ، يمنع القراءة غير القانونية تمامًا.تشفير 8 بت ، 12345678 ككلمة مرور يمكن أن تمنع تمامًا قراءة برنامج منطق السلم.
◆ دعم الساعة ، واعتماد بطارية قابلة لإعادة الشحن.
◆ افتراضيًا مع منفذ تنزيل واحد HMI ومنفذين برمجة PLC (منفذ USB RS232 / MiniB أو Type-C) ومنفذ USB واحد.
◆ توصيلات مريحة.تتبنى جميع محطات الأسلاك أطرافًا قابلة للتوصيل 3.81 درجة ، وهي ملائمة للعملاء للاستخدام.
◆ مرونة في الاستخدام.يمكن تخصيص المزيد من المواصفات والدُفعات وفقًا لمتطلبات العملاء.
◆ قدرة برنامج 32K ، سجل متراجع 32K ، دعم المقاطعة ، استيفاء القوس الخطي ، الضبط التلقائي PID ، قوة عالية
◆ يتوافق PLC مع برنامج برمجة Mitsubishi ، ويستخدم HMI برنامج برمجة واجهة الإنسان والآلة من سلسلة TK mView.
الأسلاك التناظرية PLC:
نظام ثنائي الأسلاك:القطب الموجب لمصدر الطاقة متصل بالقطب الموجب للمرسل ؛القطب السالب للمرسل متصل بالجانب AD ؛يتم توصيل القطب السالب لمصدر الطاقة بـ GND ، والذي عادة ما يكون طريقة عصر 4-20mA / 0-20mA.
نظام ثلاثة أسلاك: القطب الموجب لمصدر الطاقة متصل بالقطب الموجب للمرسل ؛إن القطب السالب لمصدر الطاقة والقطب السالب لإخراج الإشارة هما نفس المحطة ويتم توصيل خرج إشارة المرسل بالطرف AD.
نظام رباعي الأسلاك: يتم توصيل القطبين الموجب والسالب لمصدر الطاقة على التوالي بالقطبين الموجب والسالب لمصدر الطاقة لجهاز الإرسال ، ويتم توصيل القطبين الموجب والسالب لإخراج إشارة المرسل على التوالي بمطاريف AD و GND.
يتم توصيل الخط التناظري لدرجة الحرارة بمحطة AD ومحطة GND على التوالي.إذا كان I عبارة عن Pt100 بثلاثة أسلاك ، فيجب توصيله في سطرين.يمكن مشاركة محطة GND المشتركة للمدخلات والمخرجات التناظرية.
سيناريو التطبيق:
آلات تغليف المواد الغذائية ، معدات التصنيع الإلكترونية ، آلات الطباعة ، آلات النسيج ، آلات اختبار الآلات الطبية ، معدات طاقة الرياح ، الآلات الهندسية ، الآلات البلاستيكية ، آلات التبغ ، الزراعة ، الغابات وتربية الحيوانات (تربية الأحياء المائية) ، معدات حماية البيئة ، تصنيع السيارات ، AGV عربات ، معدات تخزين لوجستية ...
-
